如果大家希望将倾斜的图形旋转成水平的，同时又不想改变图上的点的坐标，也就是说坐标系是不用改变的。有什么办法能满足这一个要求呢? 其实CAD提供了视图旋转的命令，估计用的人并不多，因此没放到菜单和工具栏里。而国外却有不少人用这个命令，目的就是旋转视图，通常用在布局空间视口中。 旋转视图的命令是DVIEW，在这里我们只看旋转视图的操作方法。
1、打开需要旋转视图的图形。在旋转视图之前我们需要知道旋转的角度，可以通过查看图中的文字或直线的角度。

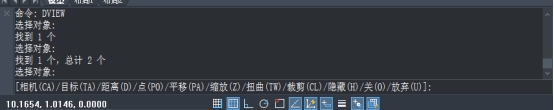

2、在命令行输入DVI命令，回车，如图所示。 可以选择图中的一个文字或直线。
3、回车确认选择了对象，这个时候图中只显示被选中的文字或直线，而命令行会显示DVIEW的一系列选项。包括扭曲、放弃等等。

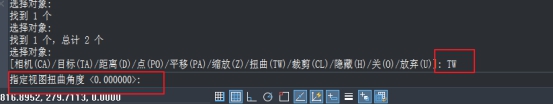

4、在命令行输入TW，回车后拖动光标以确定旋转角度，也可以输入之前确认的角度。
另一张方法是用UCS和PLAN命令来旋转视图。其实用UCS也行，输入UCS，回车，输入Z，回车，输入要旋转的角度，将坐标系旋转。然后输入PLAN，让视图跟坐标系对齐。 然后输入UCS，回车，输入W，回车，再将坐标系恢复成默认的世界坐标系。
