CAD中图形缩放后如何保持标注大小不变
CAD中图形缩放后如何保持标注大小不变?
1、首先,打开图,并全选(包括标注),再进行缩放,且记住缩放的比例因子

2、下图是缩小了一倍的图,其标注也缩小了一倍

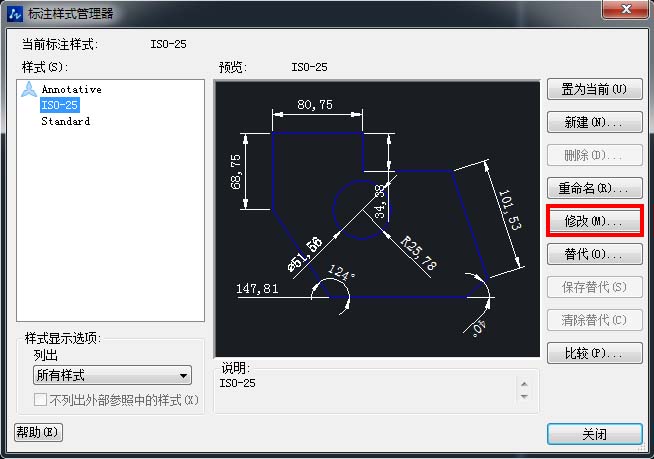

3、接着,在上方菜单栏中点击标注并打开标注样式,再点击“修改”

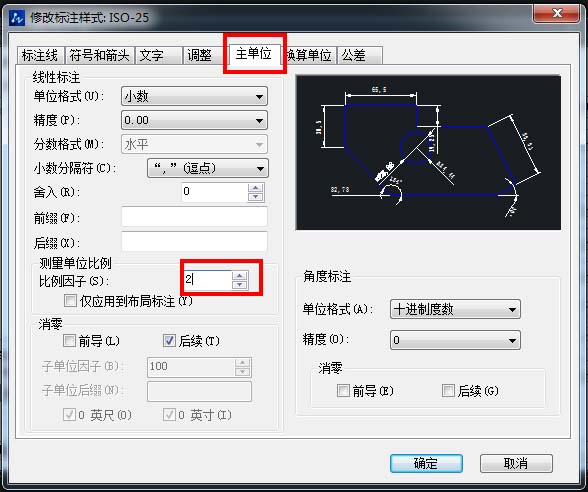

4、然后,把默认的比例因子“1”改成前面缩放比例因子的倒数,如下图输入1/0.5,即 “2”,再点击确定

5 、到此就完成了
