CAD中绘制台阶的方法
CAD中绘制台阶的方法
今天小编给大家介绍一下在CAD软件中怎么使用直线命令来绘制台阶,详细步骤如下
方法/步骤

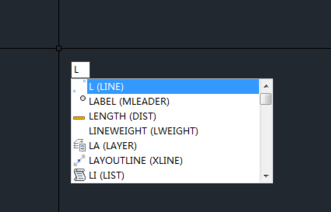

1. 打开CAD软件在界面上进行绘制,在模型空间上输入快捷命令L直线来绘制,如图:

2.我们这里要先对台阶的属性进行一个设置,假设台阶的宽为40cm,高30cm

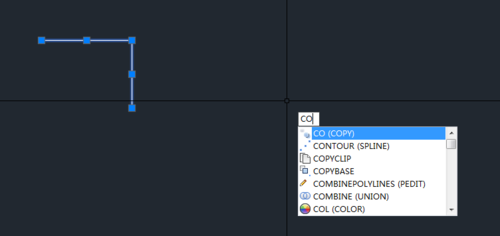

3.接着通过步骤的选择,使用co复制命令,以横线左边点为捕捉点进行复制,竖线下边点进行自动捕捉粘贴,如下图所示。

过程如下图所示。

4.最终的效果如图所示。
