CAD如何绘制长度固定的矩形
在CAD中用命令REC画矩形很简单，但是画固定长度的矩形就有相对复杂点, 那么在CAD中如何绘制长度固定的矩形呢?接下来小编为大家介绍画固定长度的矩形的方法。

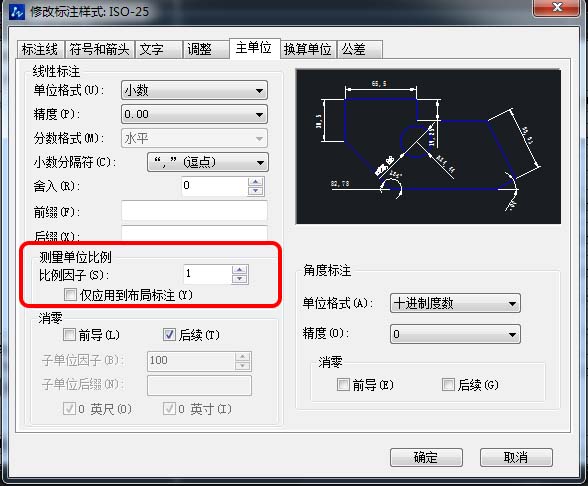

1、首先设置图例，以200mm*100mm的矩形为例。接着确定图纸的图例，如果是1:1的图纸，绘图时输入的长度就是实际长度，否则绘图的尺寸就是实际尺寸/图例。这里设置图例为1:1。

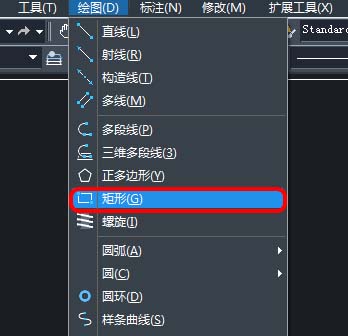

2、然后可以通过点击工具栏的命令按钮，或者在上方的菜单栏里点击绘图，下拉里有矩形，或者直接输入矩形的快捷键rec然后回车找到矩CAD形命令。
3、最后绘制矩形。

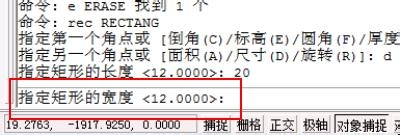

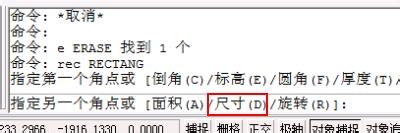

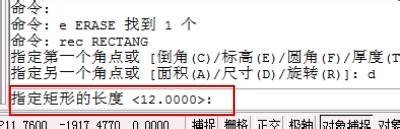

方法1：输入REC命令后，移动鼠标来确定矩形的顶点，接着输入指令：D，设置矩形的大小。
方法2：输入REC命令后，确定顶点后·，接着输入指令@200,100，并回车确定。
