cad虚线怎么画
cad虚线怎么画。CAD是一种广泛应用于各个不同领域的功能强大的绘图软件。众所周知，在cad中可以进行绘制图纸的操作，在绘制图纸的时候设计师或者用户经常会用到虚线，那今天小编给大家介绍一下虚线的画法
方法/步骤
1.第一步先打开CAD软件，在界面上找到点击图层特性管理器的按钮

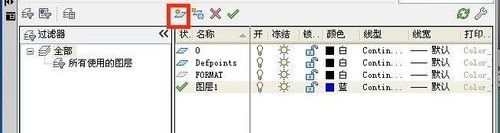

2.点击进入，在弹出的窗口上面选择新建图层

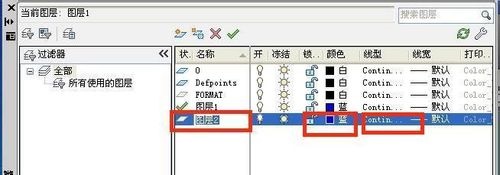

3.接着，点刚刚新建图层的名称，改成虚线，颜色设置为你想要的颜色。点击图层的线型进行选择

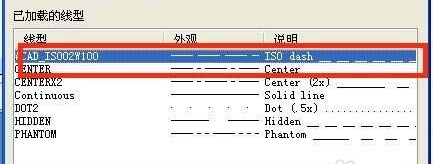

4.设置图层线型的时候，弹出窗口，选择你先要的虚线类别。也可以加载，把自己想要的载入。

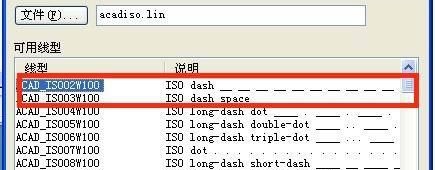

5.如果选择加载，会弹出加载或重载线型的窗口。选择你想要的线型确定。

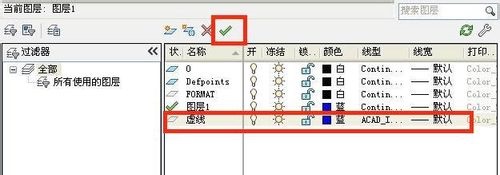

6．确定后可以看到图层的线型，再点击图层，把它设置为当前的图层
7.完成上述的设置后，直接画线，此时画出的线已经是虚线。
