问题描述

从源图形拷贝到目标图案和线型，显示不正确，比例要调到很大或很小才能显示正确。

问题原因

1、源图形与目标图形使用的填充图案和线型文件的度量制式不一致。

2、【MEASUREMENT】系统变量用于控制当前图形是使用英制还是公制填充图案和线型文件。

解决方法

1、在命令行输入【MEASUREMENT】，然后【回车】。

2、命令行提示

输入 MEASUREMENT 的新值<0>：输入【1】，然后【回车】，使用公制填充图案。

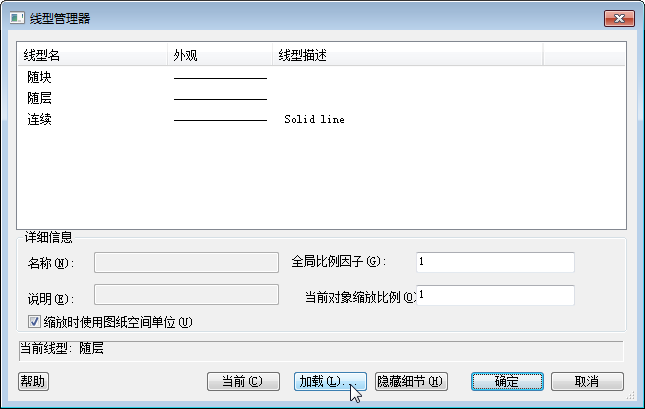

3、利用【LINETYPE】线型管理器查看当前图形是使用英制还是公制填充图案和线型文件。

4、单击【加载】，打开【加载或重载线型】对话框。

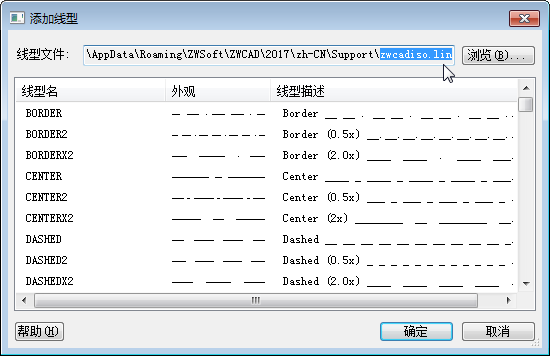

5、在【浏览】按钮旁边查看当前图形是使用英制还是公制填充图案和线型文件。“zwcadiso.lin”是公制线型文件，“zwcad.lin”是英制线型文件。此位置会显示相应制式线型文件。

6、【MEASUREMENT】的值设为【1】之后，不会立即改变图形中的线型外观，需要使用【LINETYPE】线型管理器重载线型，并【REGEN】重生成图形。

7、【MEASUREMENT】的值设为【1】之后，英制的填充图案也不会立即改变填充图案外观，需要编辑填充图案或者使用【MATCHPROP】特性匹配，将公制的填充图案特性匹配给英制的填充图案。
