CAD中的栅格是什么？有什么作用？

打开CAD，CAD会新建一张空图，在图中我们可以看到一些等距排列的点或线，这就是栅格。在低版本CAD中，默认使用的是栅格点，在高版本的CAD中通常显示的是栅格线。栅格到底有什么用呢？下面就简单地给大家介绍一下。

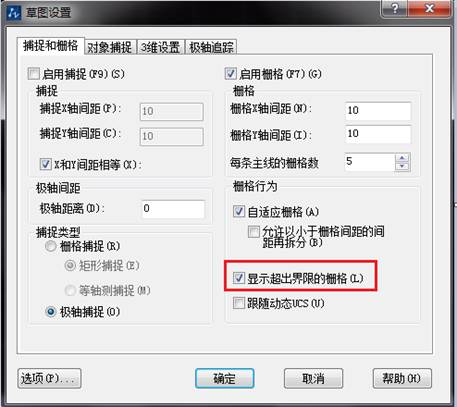

栅格是点或线的矩阵，遍布指定为栅格界限的整个区域。 使用栅格类似于在图形下放置一张坐标纸，利用栅格可以对齐对象并直观显示对象之间的距离。栅格是不会打印的。栅格可以只在图纸界限（limits）内显示，也可以不受图纸界限的限制，这可以在 “草图设置”的“捕捉和栅格”选项里面设置，如下图所示。

等轴侧栅格

多年以前，三维CAD还不普及，不少设计人员会直接在二维CAD上绘制三维模型的轴侧图。如果要绘制轴侧图，栅格确实可以发挥非常重要的作用。

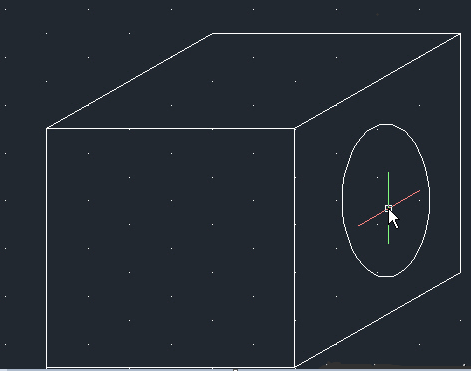

右键打开栅格设置，栅格的捕捉形式可以设置成等轴测捕捉形式，当设置成等轴测捕捉时，通过捕捉栅格点就可以直接在二维状态下绘制等轴测图，如下图所示。

在这种状态下，不仅可以绘制方体的轴侧效果，还可以利用椭圆的等轴测圆（I）选项来绘制轴测图中的圆。

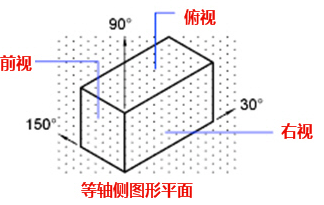

在使用等轴侧栅格时，按F5可以切换坐标方向，从而方便绘制左视图、右视图、俯视图，按F5的时候我们可以看到坐标轴的变化，如下图所示。

栅格样式

在高版本CAD中默认显示栅格线，可以输入gridstyle变量将栅格显示为点的形式。GRIDSTYLE为0时显示为栅格线，设置为1时显示为栅格点。

栅格捕捉

现在直接利用栅格捕捉画图不太多了，但受到栅格捕捉困扰的人还真不少，因为栅格无论是否显示，栅格的捕捉都是会起作用的。很多人将栅格关闭了，却不小心打开了栅格的捕捉，结果发现光标不能连续移动，画图定位很困难。如果在画图的时候出现类似现象，就检查一下底部状态栏栅格按钮前面的捕捉按钮是否被按下。

关闭新建文件中的栅格

很多人不喜欢显示栅格线，但CAD自带的模板是打开栅格显示的，也就是说大家新建图纸时就会显示栅格线。如果不希望新建文件出现栅格线，首先要知道我们新建文件时用的是哪个模板文件。有些CAD版本在新建时直接显示的是选择模板对话框，有些则显示的公制和英制的选择，其实这个跟选择模板是一样的，通常*cadiso.dwt对应的是公制，*cad.dwt对应的是英制。

解决方法非常简单，新建一张空图，在状态栏底部单击栅格按钮取消栅格显示，然后另存，将文件格式设置成*.dwt，替换CAD的原来的模板文件。我们再新建文件时就不会出现栅格线了。
