CAD绘图练习以及详细步骤

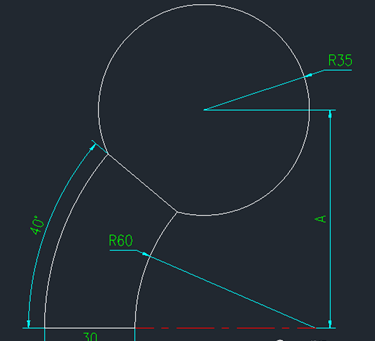

请利用CAD画出下图并测量出图中A的值，结果保留两位小数

绘制步骤如下：

1.绘制60长的水平线，放置到中心线层

2.当前图层转换到轮廓实线层并分别以水平线的左端点和右端点为起点、圆心、画半径为60的圆弧，要用到起点、圆心、角度的方法画圆弧。记得角度输入应该为-40哦，结果如下图：

3.过60长水平线的左端点往左画30长的水平线

4.分别以30长水平线的左端点和60长水平线的右端点为起点、圆心、画半径为90的圆弧，当然这一步也可以用偏移命令将R60圆弧往左偏移30。起点、圆心的选取如下图所示：

要用到起点、圆心、角度的方法画圆弧。记得角度输入也应该为-40哦，结果如下：

5.将两圆弧的上端点用直线连接，如下图框中所示直线：

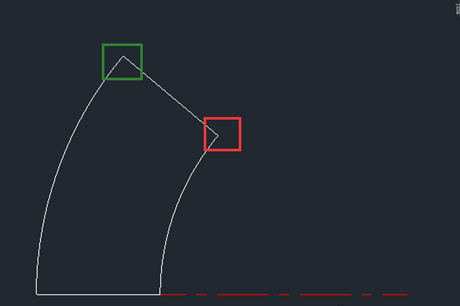

6.用起点、端点和半径的方法画半径35的圆弧，右边小弧的上端点作为起点如下图中的红框内端点，左边大圆弧的上端点作为端点，如下图中绿框内端点。

此图中因为R35的圆弧包含的圆心角是大于180°的也就是所谓的优弧，因此在输入半径时需要输入负值，即输入-35。

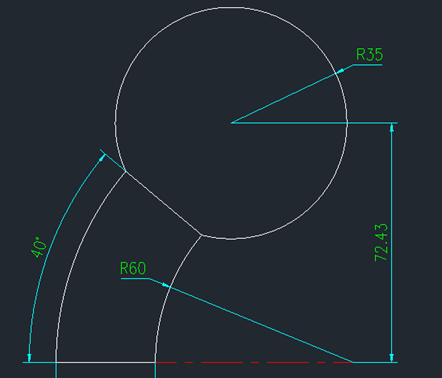

最后标注尺寸即可得出：R35圆弧的圆心与最下方水平线之间的距离保留两位小数为72.43，如下图所示：
