cad怎么画厂房的线条平面图?

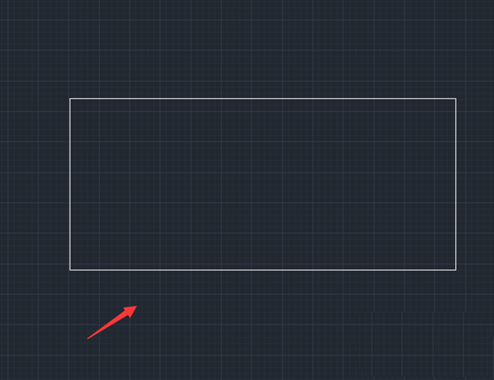

1、将CAD打开，然后在绘图里找到矩形选项：
2、选择矩形我们在绘图区里画出一个矩形作为厂房的外轮廓，如图所示：

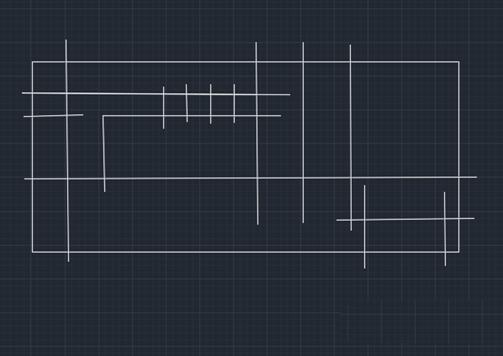

3、再在绘图里找到直线选项
4、选择直线命令我们在厂房内画出厂房里的其他结构线，如图所示：

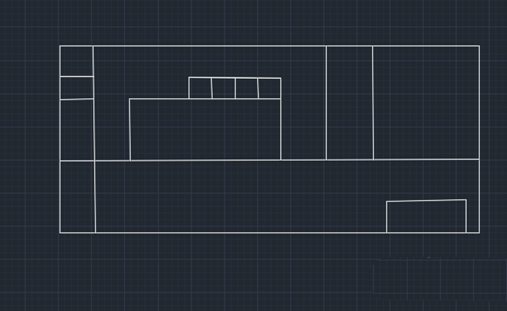

5、绘制好之后再在修改里找到修剪命令
6、选择修改命令然后将我们绘制的图形多余的部分全部修剪掉，如图所示：

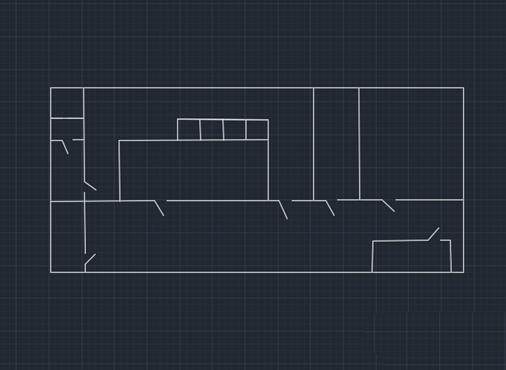

7、我们使用打断命令将图形中的线打断做出车间的门，如图所示：

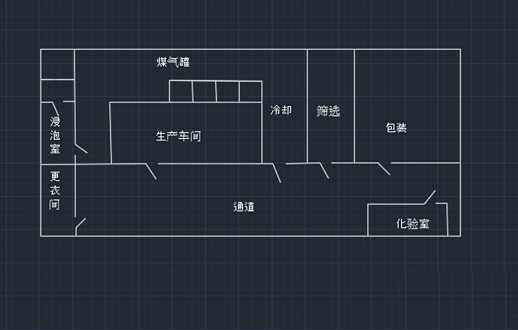

8、再在菜单那里找到文字命令
9、选择文字命令我们依次为车间标注出其用途，这样我们的厂房就画好了，如图所示：
以上就是CAD画厂房线条图的教程，希望大家喜欢。
