CAD怎么画水沟剖面图?
CAD水沟想要画剖面图，该怎么画水沟剖面图呢？下面我们就来看看详细的教程。
1、将CAD这款软件打开，然后在绘图里找到直线命令

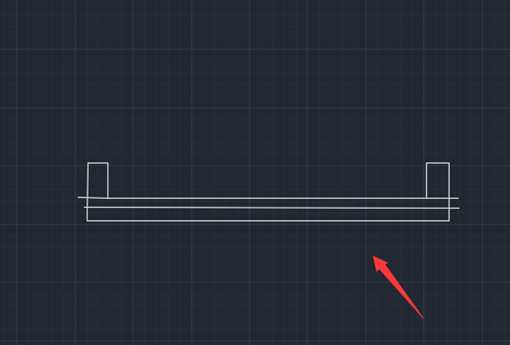

2、使用直线命令我们绘制出水沟的剖面的轮廓，如图所示：

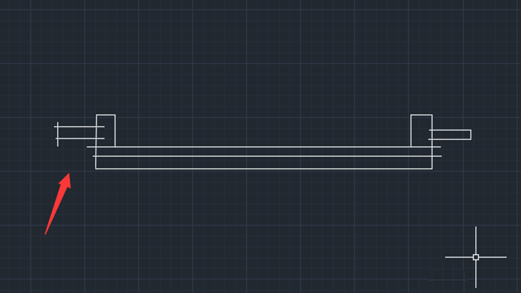

3、再在水沟的两侧画出两边的锚固范围，如图所示：
4、绘制好水沟的剖面图形线之后，再在修改里找到修剪命令
5、使用修剪命令将多余的线进行修剪，然后再在绘制出其他的辅助线，如图所示：
6、在使用修剪命令将多余的部分进行修剪，修剪之后的图形效果如图所示：
7、再在绘图里找到填充选项，点击该选项找到一种填充的图案，然后再找到拾取点选项。

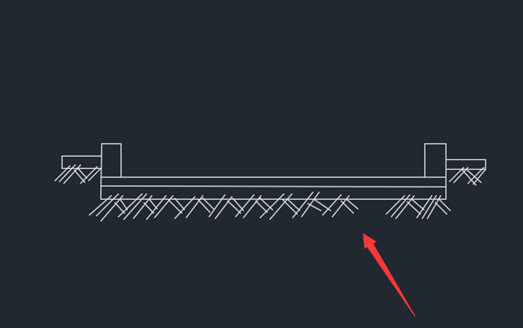

8、将我们的水沟进行填充，填充之后我们的水沟剖面图就画好了，如图所示：
以上就是CAD画水沟剖面图的教程，希望大家喜欢。
