模型空间和布局空间是xelegaCAD的两个工作空间。模型空间是图形的设计和绘图空间，可以根据需要绘制多个图形以表达出物体的具体结构，还可以添加标注、注释等内容以完成全部的绘图操作；布局空间主要用于打印输出图样时对图形的排列和编辑。
【模型空间详细介绍】
模型空间主要是用于建模的，在模型空间中，可以绘制全比例的二维图形或者三维模型，还可以为图形添加标注和注释等内容，模型空间还是一个没有界限的三维空间，并且永远是按照1:1的实际尺寸绘图。

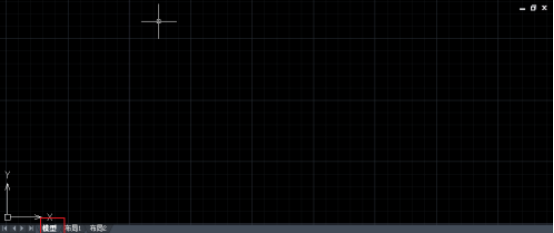

模型空间对应的窗口称为模型窗口（如下图），在模型窗口中，十字光标在整个绘图区域都处于激活状态，并且可创建多个不重复的平铺视口，用来从不同的角度观测图形。在一个视口中对图形做出修改后，其他的视口也会随之更新。
【布局空间详细介绍】
布局空间又叫做图纸空间，主要用于出图。模型建好后，需要将模型打印到纸面上形成图样。使用布局空间可以方便地设置打印设备、纸张、比例尺、图样布局，并可以预览实际出图的效果。
布局空间对应的窗口叫做布局窗口，可以砸同一个CAD文档中创建多个不同的布局图，单击工作区左下角的各个布局按钮，可以从模型窗口切换到各个布局窗口，当需要将多个视图放在同一张图样上输出时，通过布局就可以很方便地控制图形的位置，输出比例等参数。
