CAD矩形阵列和环形阵列的使用方法
在CAD中阵列分两种，矩形阵列和环形阵列，下面给大家讲解下阵两种阵列的使用方法
在屏幕右下方命令处输入AR，弹出阵列对话框，如图：
1、矩形阵列（以阵列一个圆为例）
①点击下图中的“选择对象”，对话框暂时消失，选取需要阵列的圆，空格，对话框又弹出

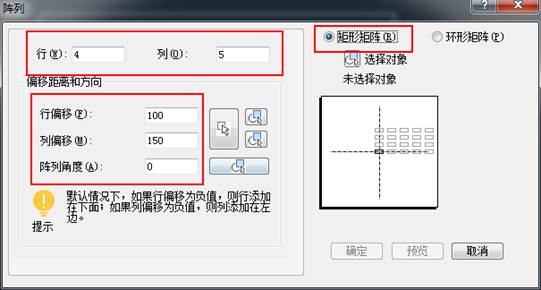

②分别输入需要阵列的行数和列数（上图中4行5列），行距和列距(上图中行距100，列距150)，阵列角度0
注：如果阵列的方向不对，可以在行偏移和列偏移中输入负值以改变阵列方向
③预览，确定，结果出来，如图：
2、环形阵列（以阵列一个圆为例）
①点击下图中的“选择对象”，对话框暂时消失，选取需要阵列的圆，空格，对话框又弹出

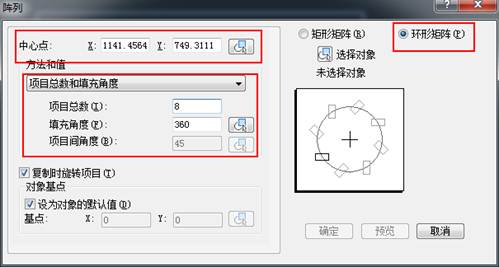

②分别输入阵列个数8，和阵列范围360°，选择阵列中心点，如上图

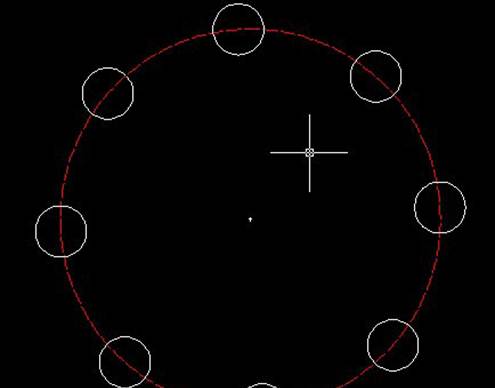

③预览，确定，结果出来，如图：
