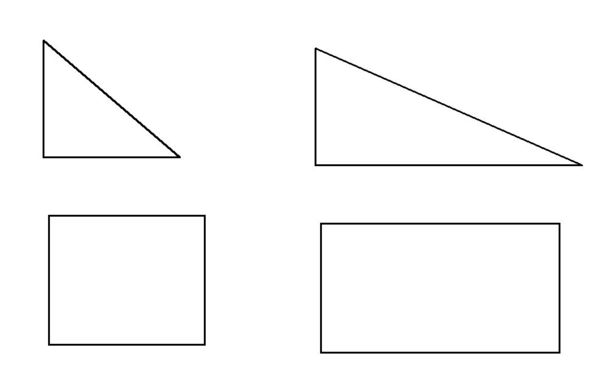

在使用CAD绘制图纸，在修改图纸的时候根据实际需求需要将图形沿某一个方向压缩，而与该方向垂直的方向上不做变化（如图）。那么这个操作是否能够实现呢？如果可以实现那么具体操作步骤又是如何的呢？
这个操作是可以实现的。可以参考以下步骤：
首先，需要将待压缩文件做成块；接着依次选择：插入——块——选择刚刚新建的块——设置X及Y的比例（例如X为0.5，Y为1）——确定——在绘图区合适的地方插入块
完成操作后就会得到一个Y方向上保存不变，而X方向缩小一倍的新块。
因此，只需要根据需要修改比例参数即可实现单方向的压缩或拉伸。
