CAD中如何把一条直线从某点切断
CAD中切断命令很适合用于单独的线条想要从中间去掉一段或者从中间某点处分成两段时使用，快捷键为BR。
具体怎么用BR命令切断于一个点或者截取掉一段线呢？方法如下：

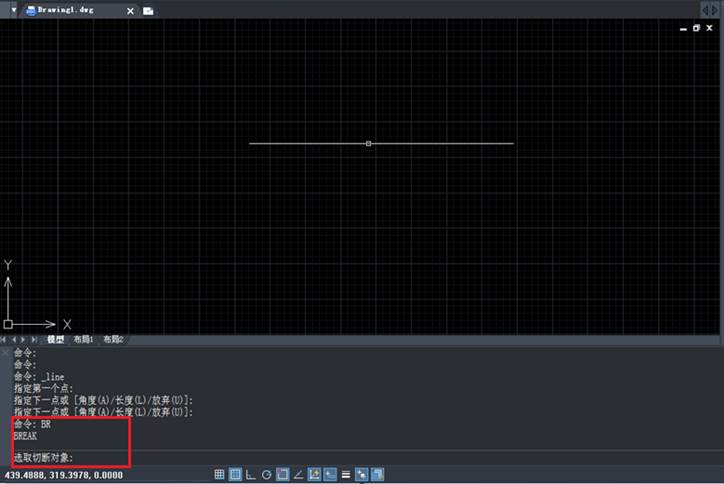

输入BR然后回车，这时提示你选择切断的对象。

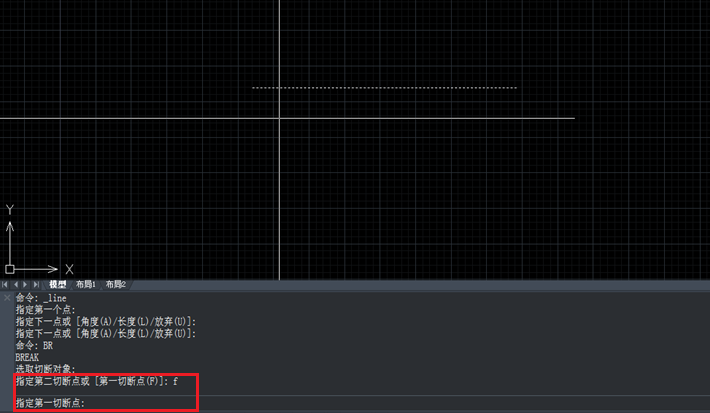

当你选择一个对象以后，系统将会默认你选择对象时点击的位置就是第一个打断点。这时你在对象上选另一个点的时候，对象上从第一个点到第二个点的部分将会被剪掉。由于第一个点只是选择对象时点的，是没有捕捉的，通常不是理想的点，这时就需要修改第一个打断点，输入f然后回车，系统会提示你选择第一个打断点。

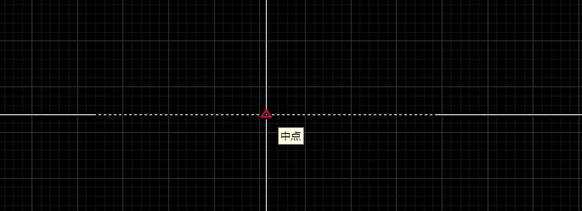

这时你就可以根据你的需要捕捉到第一个打断点了，然后输入第二个打断点完成打断。

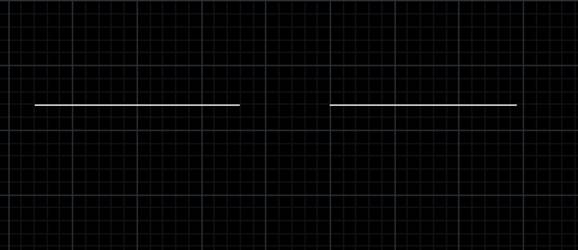

如果点在不同的两点上，就是打断，这时一条线段会分成两条分开的线段。比如捕捉中点和线上中点右边一点后打断的结果如下。
如果用了BR后在同一点上点两下，就是打断于点，这时一条线段会变成两条线段，但端点重合，如下图两点均捕捉中点处。
最后结果如下，从中点处将直线一分为二。
