CAD中外部参照和图块有什么不同

一、外部参照的概念

外部参照指将整个图形作为参照图形（外部参照）附着到当前图形中。通过外部参照，参照图形中所作的修改将反映在当前图形中。附着的外部参照链接至另一图形，并不真正插入。因此，使用外部参照可以生成图形而不会显著增加图形文件的大小。

通过使用参照图形，用户可以通过在图形中参照其他用户的图形协调用户之间的工作，从而与其他设计师所做的修改保持同步。用户也可以使用组成图形装配一个主图形，主图形将随工程的开发而被修改。

二、外部参照和图块的区别和联系

简单地说，图块是保存在图纸内部的，外部参照是引用的独立的图纸。

插入图块时可以浏览其他图纸，但插入图纸的所有数据会被读取并保存到当前图中，但如果插入外部参照，当前图纸中指示保存一个文件链接，在打开图纸时可以显示插入的图纸，但保存的只是一个路径。

当工程完成并准备归档时，或者要将图纸发送给第三方时，可以将附着的参照图形和当前图形永久合并到一起，方法就是通过绑定将外部参照转换为图块。

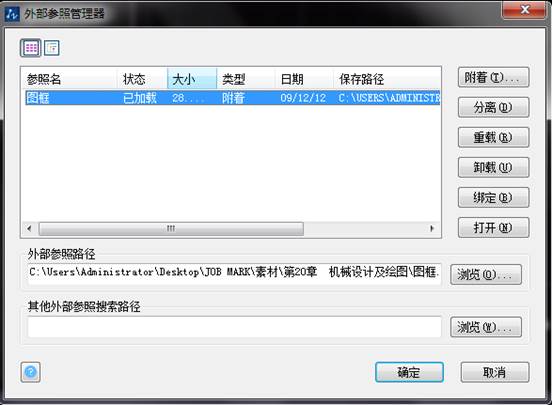

执行XREF命令，打开外部参照管理器，选中外部参照图纸，然后点绑定，就可以将外部参照转换为图块，如下图所示。
