CAD怎么画酒架？cad中想要设计一款酒架，该怎么设计呢？今天我们来看看CAD绘制酒架的操作方法。

1、打开CAD软件，在cad上画一个框（快捷键REC），然后在屏幕上随意点一个点。再点击键盘“D”，填写尺寸。例如1000*500。

2、然后从框中间，画中心线。如下图。

3、然后以将两条中心线，以交接点，旋转（快捷键RO）45°。

4、因为涉及酒架板件的厚度，这里以18mm板材厚度为例。然后修改“管理用户坐标”，快捷键ucs。在模型里面，点解任意一条斜线，点击两处不同位置（同一斜线上），再点击上方任意一个位置。确定“管理用户坐标”完成。

5、然后将其中一条线“移动”（快捷键m）9mm，再“复制”（快捷键CO）18mm。如下图

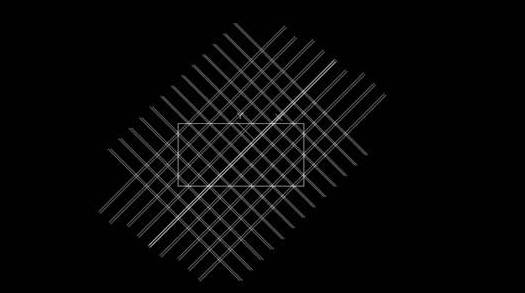

6、然后左边的斜线也一样复制，再将所以的线，（以内空为100*100）复制整个框内。如下图。在复制所的线时，鼠标“管理用户坐标”依旧要保持45°角。复制数据填写118。

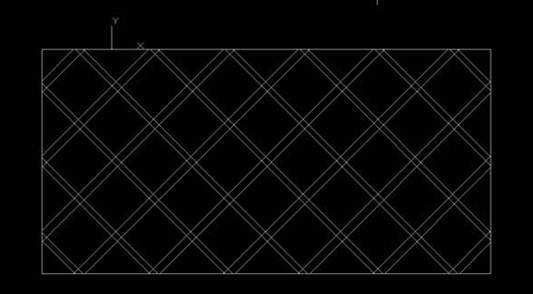

7、接下来，就是将四周多余的线，剪切(快捷键为TR)掉。

这样就酒架就绘制完成了，大家可以着手画一下。
