CAD为什么填充之后看不到填充
在绘图过程中,有时候填充时没有错误提示,但填充之后填充却不显示,或者命名标注箭头选择的是实心箭头,但图中却显示为空心箭头,如下图所示。

这都是因为填充显示的变量设置为关闭了。
解决方法一:

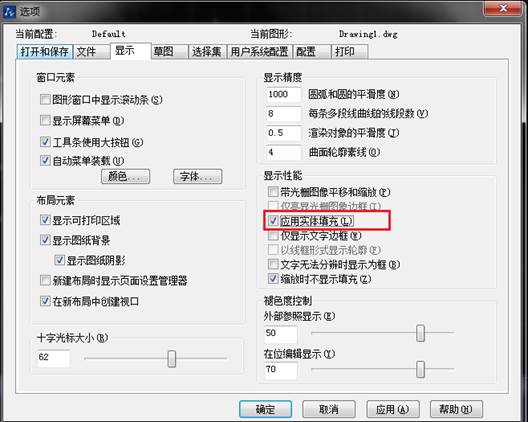

在命令行输入OP,弹出选项对话框,在“显示”选项卡中勾选“应用实体填充”。

解决方法二:
在命令行输入FILL或FILLMODE,回车,输入ON打开此变量即可。 在FILL变量设置完成后,需要输入RE命令重生成图形,填充才会恢复正常,如下图所示。
