CAD选择对象的方法和技巧
在CAD中要编辑图形，首先必须要选择图形，最快、最准确地选择图形，可以大大提升绘图效率。为了让大家对选择技巧有更全面的了解，这里将我们经常用到的CAD选择方式更详细地介绍一下。
1、点选
用鼠标直接点取图形的任意一边界，处于选中状态的图形会显示虚线同时出现几个蓝色点。此方法可以在选取单个对象时使用。
2、框选

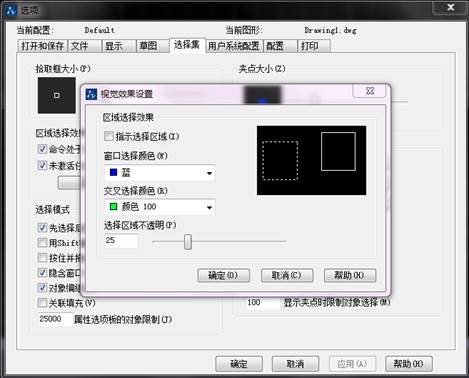

框选就是先在绘图区空白处选择一点确定选框的一个交点，然后拖动鼠标，形成一个矩形框来选择对象。框选方式分为两种：窗口方式和交叉。在CAD中从左往右框选是窗口模式，图形完全在框选范围内才会被选中；从右往左框选是交叉模式，图形有任意一部分在框选范围内就会被选中。CAD中对这两种模式有非常明显的提示，首先窗口框选的边界是实线，交叉框选的边界是虚线，在CAD高版本加上了颜色区别，窗口选框为蓝色，交叉选框为绿色。这种提示对于初学者来说还是有必要的，但对于熟练使用CAD的用户比较多余，因此可以将其设置为不显示，设置方法是在“选项”对话框的“选择集”选项卡中点“视觉效果设置”按钮，取消“指示选择区域”。
3、累加选择
默认状态下，CAD是累加选择状态，也就是只要是在选择对象的状态，不断点选和框选，所有选择对象都会被添加到选择集中。如果累加选择状态被关闭，以前选择的对象会被新选择的对象替换。
控制累加选择的变量是PICKADD，变量为1时，可以累加选择，设置为0时，无法累加选择。利用属性框上面的累加选择按钮可以快速切换这个状态。点击按钮即可在两种状态间切换，显示为“+”号，表示PICKADD打开，显示为“1”，表示PICKADD关闭。如下图所示。
4、快速选择
快速选择可以通过设置一些条件，快速从图中将所有满足条件的图形都选择出来。

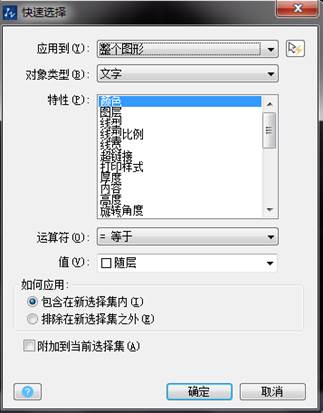

快速选择的命令是Qselect，也可以点属性框右上角的快速选择按钮直接调用这命令。输入命令后，会弹出快速选择对话框，如下图所示。
这个对话框主要分三部分：上面是应用范围，是整体图形还是从框选的一部分图形中筛选；中间是过滤条件，包括对象类型，作为过滤条件的特性，运算符和值；最下面是选择出来的对象要怎么办，是添加到新选择集中，排除到新选择集之外，还是附加到当前的选择集中。
