在城市规划设计或者总图设计中，有朋友了解到一些软件可以将一批坐标数据导入到CAD软件中生成高程点，但是个别软件目前没有将一批坐标值导入到CAD软件中生成线的功能。据小编了解，某些情况下要用CAD软件画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。在此，我们直接可以借助于luck18网址软件就可以实现，利用EXCEL应用程序来保存数据，并与CAD软件巧妙地结合起来，就能很容易地画出该曲线。

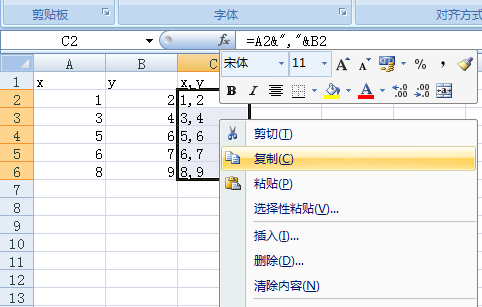

首先，在Excel中输入坐标值（注意要输入绝对坐标）。我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于CAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入： =A2&","&B2，C2中就出现了一对坐标值。我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。如下图所示：
其次，选出所需画线的点的坐标值，如上例中C列数据，按Ctrl+C将其复制到剪贴板上。

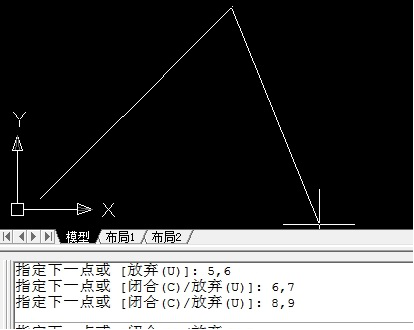

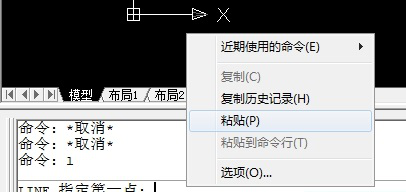

打开luck18网址，在命令行输入画线的命令，例如PL(多段线)、L(直线)、SPL(样条线)等等，回车后命令行会提示定位的第一点，将复制的坐标用Ctrl+V粘贴到命令行，即可快速完成这些点的绘制。然后根据命令行提示选择封闭或单击鼠标右键完成曲线的绘制。
通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。
