我们在绘制复杂的CAD图画的时候， 需要让看图的人看懂自己的图，就必须带点中文的注释，这时候我们肯定要多到多重引线了。那么我们怎么绘制这个多重引线呢？ 我们来看看下面介绍的方法。

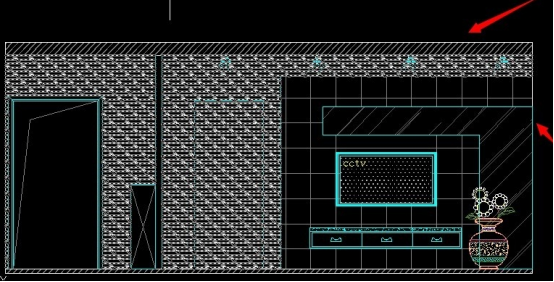

1. 我们可以看到下图的电视墙立面的素材，我们将要在这里标出多重引线。
2.我们先打开【标注】-【多重引线】

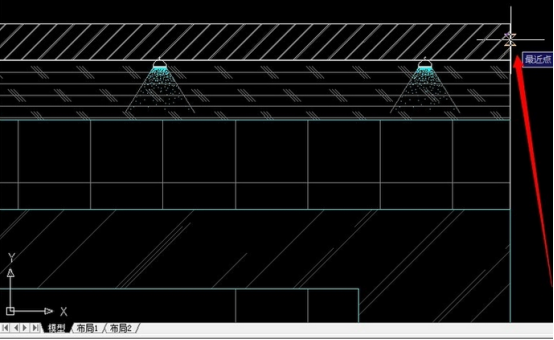

3.我们可以看到下面的画面，出现提示【最近点】
4.单击这个点之后，我们向右边拖一段距离，就可以看到一条直线出来了。
5. 我们在里面输入文字，输入我们需要解释的内容，最大可以设置到100，我们设置好了之后就单击确定。

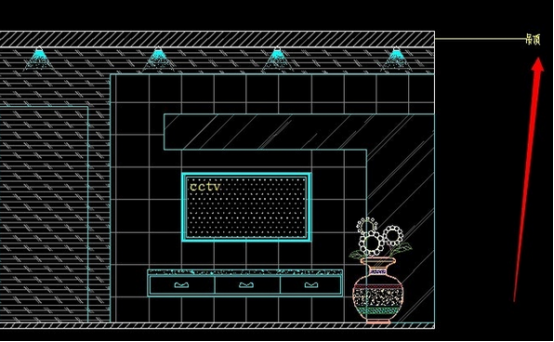

6. 确定完成后，我们就可以看到多重引线已经画好了。

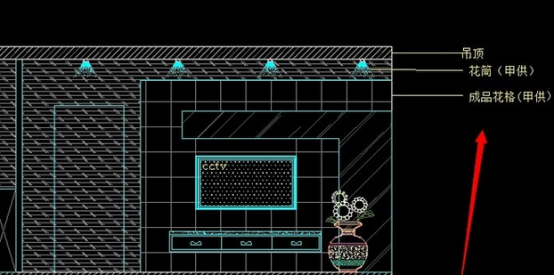

7.我们再复制多几条引线出来，我们就可以看到下面的图作为参考。
以上，我们就看到我们复杂的CAD图已经被我们解释清楚了。
