CAD如何标注公差尺寸？
我们在绘制设计图时，遇到要带公差的尺寸，带公差的有正公差和负公差，或正负公差三种情况时，我们该么办呢？

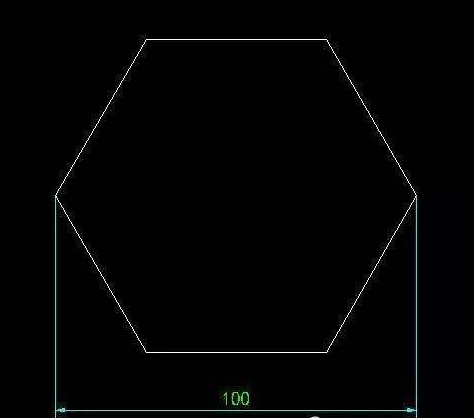

1.我们需要先标注普通尺寸后用鼠标左键双击此尺寸。
2.对标注出来的数值进行编辑，把光标移动到数值后面，我们输入+0.05^-0.05，中间那个尖括号“^”在英文输入法状态下按住SHIFT键同时按大键盘上的数字6，这样就可以打出来。
3.我们把第二步输入的内容全部选择，然后把鼠标移动到上面菜单栏中的一个符号堆叠a/b上，
4.点击确定就可以了。
PS：对于只有上公差或只有下公差的状况那就在相应的不显示数字处用空格代替也可以。
