CAD标注角度有什么技巧？

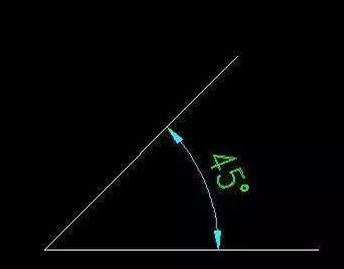

我们在使用CAD打开角度标注命令时习惯性地会选择形成夹角的两条边然后标注出两角之间的角度，而且常见的是锐角，如下图，那如果我们要标注钝角该怎么办呢？
1.我们输入角度标注命令DAN，如下图：
2.在这里我们不用选择，直接回车也就是“指定顶点”。
3.我们按提示分别指定角的顶点、指定角的第一个端点、指定角的第二个端点。
4.这样就完成标注了，同样的一个图形不再标注出45°而是标出钝角315°，效果如下图：
