CAD如何设计酒窖图？
1.首先，我们打开xelegaCAD软件。

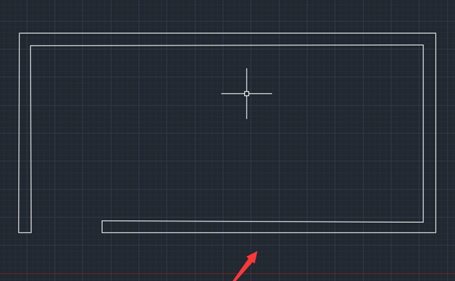

2.我们点击绘图再点击直线，我们在绘图区里绘制出酒窖的外形轮廓线，如下图所示：

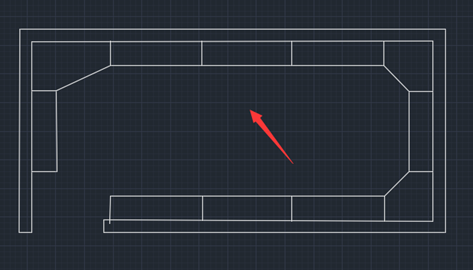

3.绘制好外形轮廓线之后在内部再画出酒窖的内部结构线，如下图所示：
4.我们绘制好图形之后在绘图里找到填充选项；点击填充选项我们在设置里选择一种填充图案。

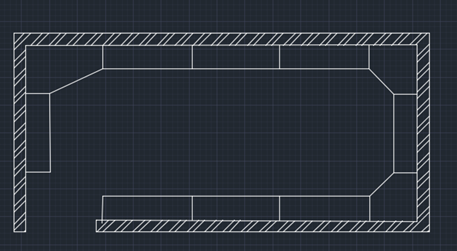

5.选择填充图案之后使用鼠标左键点击酒窖的外形轮廓的内部，就填充上该图案了，如下图所示：
6.然后，我们在常用菜单里找到标注选项，在标注里找到线性选项。

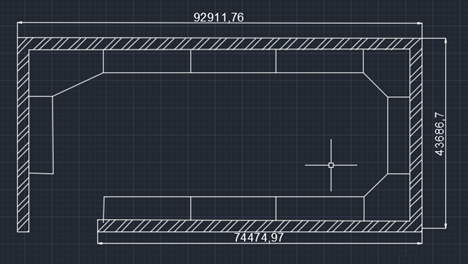

7.我们使用线性标注对我们的酒窖图形进行标注，最后的图形如下图所示：
