CAD辅助设计CAD中画螺栓

CAD辅助设计CAD中画螺栓的方法：螺栓是设计师或者用户非常常用的部件之一，很多其他的部件都需要用到它来进行一个连接。CAD中螺栓的画法非常多样简单，今天小编将为你介绍一下螺栓的画法，详细的步骤如下：

方法/步骤

1、首先，在辅助线的设置中选择虚线的选项，画两条呈十字状的辅助线，结果显示如下：

2、输入快捷键C来画一个圆，以刚刚画好的辅助线的交点为圆心，接着输入POL多边形的快捷键，画一个与圆外切的正六边形，结果显示如下：。

3、辅助线外再画一条直线，这一条直线要以辅助线的端点为中点，结果显示如下：

4、输入快捷键O，偏移（向右边），首先偏移5个单位，选择刚刚偏移所得到的直线，再进行偏移20个单位，再选择上一步偏移得到的直线，再偏移30个单位，结果显示如下：。

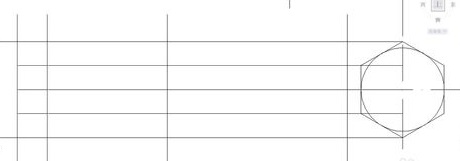

5、完成上一步的步骤后，将最外面的这条直线的中点和圆心连接起来，选择这条直线，输入快捷键O，分别进行向上和向下偏移8个单位，捕捉正六边形的正上正下两个点分别向左绘制两条直线，结果显示如下：

6、输入快捷键TR，对上一步的图形进行修剪（注意：输入tr后直接按两次space键，可以删除多余的线条），最终的效果如下：

以上就是本篇的全部分享了~谢谢你的阅读和支持！更多内容尽在xelega官网！
