连接片是用户在CAD做设计的时候中经常会用到的一个部件，小编在这里介绍一下它的画法,详细的步骤如下：
方法/步骤
1.点击绘图工具栏中的构造线按钮，也可以输入快捷键XL直接启动构造线的命令，分别画一条水平辅助线和三条垂直辅助线（垂直辅助线的间距为15，自己调整）结果显示如下。
2.输入快捷键C绘制2个为半径2.5圆，一个半径为4的圆，一个半径5的圆和一个半径10的圆，圆心是四条辅助线的交点，详细的图如下:
3.选中第一步创建的四条构造线，直接按删除键，删除四条构造线，如下图。
4.选择捕捉设置中的设置，弹出对话框（草图设置），选择对象捕捉，选中切点，结果如下。
5.输入快捷键L也可以点击工具栏中的直线工具，通过捕捉圆的切点，将所画的几个圆连接起来，结果如下

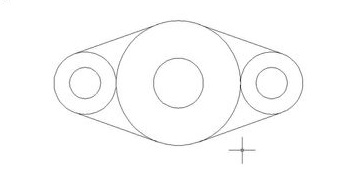

6.输入快捷键TR，点击修改工具栏中的修改工具，对上面的图形进行一个修剪，修剪最后的结果如下图所示
