如果我们想要用CAD绘制图形的剖切线，我们应该怎么绘制呢？
我们可以看看下方的解说步骤，供大家学习。
1.我们打开luck18网址之后，建立一个三维实体图形。
2.我们再输入【SL】的命令进入剖切的命令程序，参考下图。
3.我们再选择我们创立的实体。

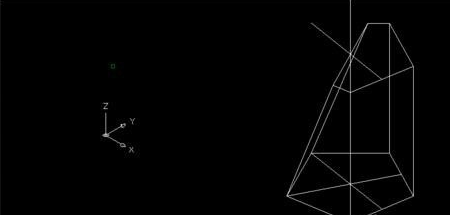

4.接下来我们回车选定后，输入【3】即是我们进入三点剖切，意思是三点选择一个面，最后，我们选定好要保留的侧面，参考下图。
5.我们也可以选择不输入【3】，而是新建一个视面，输入【UCS】，回车后，输入【ZA】,回车后，我们就可以选定Z轴矢量去建立坐标系，参考下图。

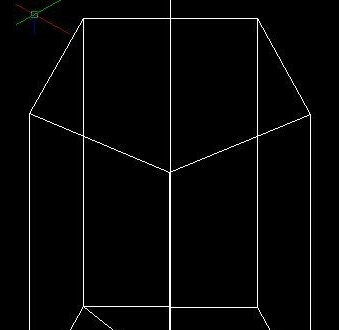

6.我们进入剖切命令后，这里我们选择两点，两点是用来与Z轴相平行的平面，只需要有两点。

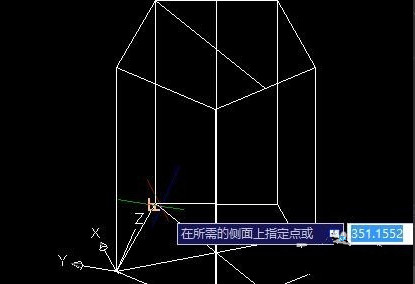

7.我们选择好的两点，最好是我们已知的边，如下图所示，我们的起点是坐标的原点，然后第二点是，我们所需侧面的点就是要保留下来部分上面的任意一点都可以。
以上，是我们给出的参考方式。
