我们在拿到一些别人给我们的设计图纸的时候，有一些图纸是会带着坐标关系的，有些就没有。如果这时候我们想要看这个图纸放在测量放线，设定其定位的时候，怎么操作呢？

我们这次来讲讲AL的命令自动转换法

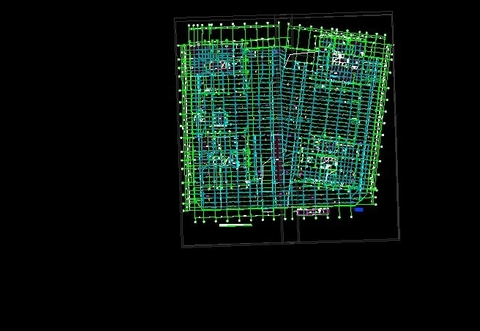

1.我们先打开需要转换的图纸，我们随意打开一张图纸为例子，我们可以看到下图的图纸间的一点点的坐标是不同的，因为他们并没有位置关系，导致下面的效果。

2.然后我们在图纸上标出我们需要转换的坐标，最好就是对角线，这样比较方便，我们在这里选的是1-S交1轴（51014.990,61469.448），另外一个点是1-18交1-A轴（50893.566,61576.840），这两个点。

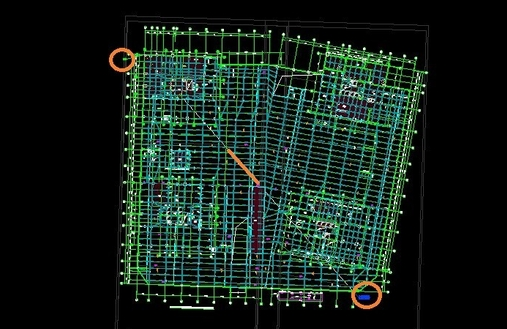

3. 我们在图纸上画出这两个点，并且画出两个点相交的直线，并且标注我们的坐标，左侧那根直线就是我画的对角线，可能我们的图纸太大，看不出来，重要的 是我们的操作步骤。

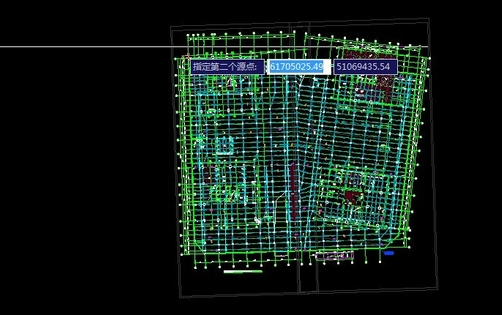

4.我们在命令行中输入【AL】命令，然后选择我们的对象，回车后，选择第一个源点，何为源点，就是起点的意思，然后是第一个目标点，何为目标点，就是我们需要移动到的位置。 我们需要一一确定。

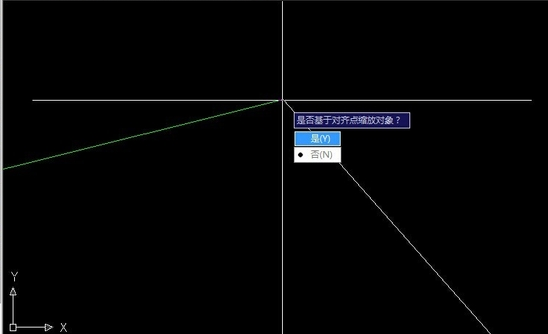

5.我们选择第二个源点，然后是目标点，回车后，我们就会弹出对话框，点击确定【是】，然后回车。

6.我们选择【是】之后，确定即可，我们就可以发现之前的图纸都偏移到我们制定的点上了。

7.最后我们就需要删除我们绘制的辅助线，让我们的图纸更加简洁，现在我们可以任意定坐标，找关系了，我们的转换就完成了。

温馨提示

切记，CAD的XY轴是正的，而我们建筑（比如定位放线）所用的为反的，意味着你输入坐标的时候一定要先输入Y值，再输入X值。

CAD和建筑图纸之间有一个1000倍关系的，输入坐标的时候要扩大1000倍输入。
