CAD选择图形的常用方法
CAD在编辑图形之前或者之中，对图形的选择都是不可避免的。试想，如果不选择要修改的图形对象，那么系统如何知道用户想修改什么呢？本节将继续对图形选择技法做更深入的讲解。
1.CAD将光标移动到要选择的图形上，此时，十字光标会变成一个拾取框，单击鼠标左键要选择的图形，就可以选中一个图形。将光标移动到图形上，单击鼠标左键后即可选中图形。
2.继续移动光标到其他图形上，单击鼠标左键即可连续选中多个图形，如图所示。
3.如果不小心选错了不需要的图形，可按住键盘【Shift】键同时单击选择的图形，即可取消该图形的选择，如图所示。
4. 接下来介绍一种最常用的方法，就是框选；在CAD绘图窗口中要选择的图形左侧按住鼠标左键并向右拖动出选框如图所示。
5.将图形全部框选到选框中后松开鼠标左键，此时可以发现，图形只有全部位于选框中的才会被选中，只框选图形的一部分，是不能被选中的，如图所示。
6.如果在图形右侧按住鼠标左键向左拖动鼠标框选图形，只要框选图形的一部分也可以将图形选中，CAD如图所示。

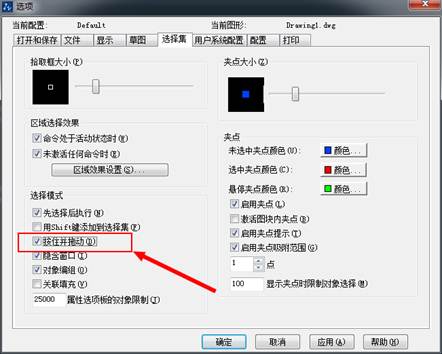

7.我们也可以更改宽选方法为矩形框选，在菜单栏选择“工具”-“选项”按钮，在打开的“选项”对话框中切换到“选择集”选项，勾选“按住并拖动”选项，如图所示。
8.这样的再按住鼠标左键拖动选择图形时，就会变成矩形选框了，如图所示。
9.按键盘【Esc】键可以取消CAD对图形的选择。
