CAD中怎么绘制与未知角度的斜线有一定夹角的直线

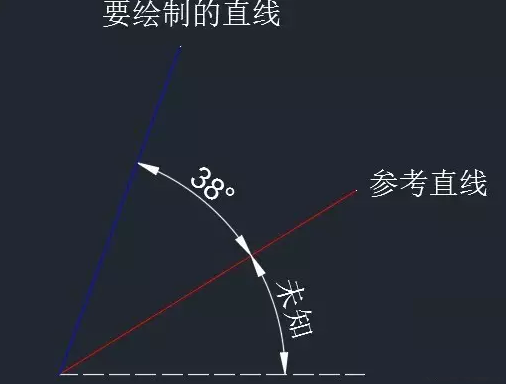

CAD绘制图形时可以直接输入角度，但这个角度是与X轴正向的夹角，有时我们需要绘制一条与图中斜线呈一定夹角的直线，如下图所示。
遇到这种状况你会怎么办呢？下面介绍几种方法，大家可以根据应用场景的不同来选择自己比较喜欢的方法。
一、 利用旋转的复制选项
旋转的角度就是相对角度，很多人没有注意到旋转命令有复制的选项，也就是旋转图形的时候可以同时复制。下面就简单看一下操作步骤：
1、 选中参照直线，输入RO，回车，基点选择两条线的交点后回车。
2、 输入C，回车，输入38度，就可以得到与参考直线夹角38度，长度相等的直线。
二、构造线XLINE
构造线XLINE也可以参考图中的直线，绘制跟参照直线一定角度的XLINE，操作方法如下：
输入XL，回车，输入A，回车，输入R，回车，选择图中的直线，角度输入38，然后在图中指定一个点来确定构造线的位置，。
三、 利用极轴

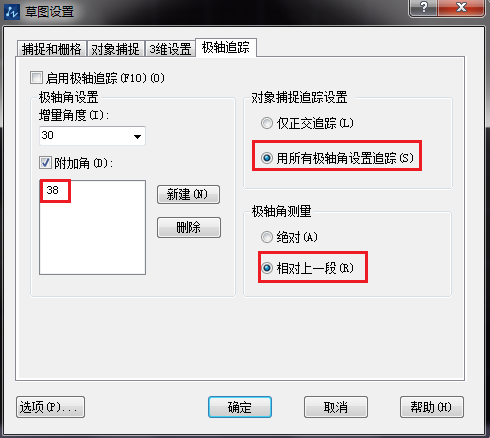

CAD的极轴可以设置增量角，这个增量角可以是相对于X轴正向的，也可以设置成“相对上一段”。新建一个附加角为38，然后将极轴角测量设置为相对上一段，如下图所示。

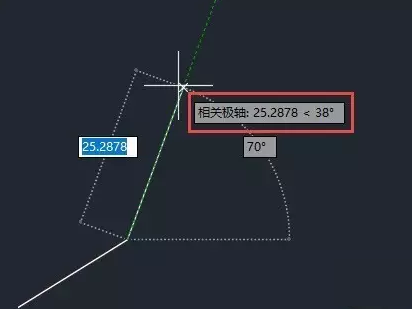

这样设置后，需要先绘制第一段，连续绘制第二段的时候极轴角才能起作用，而且这个参考角度跟直线绘制的方向还有关系，如图所示。
