用CAD二维绘制简单图形

CAD的基本功能是二维绘图，而二维绘图又是三维建模的基础，所以作为初学CAD的小伙伴们，就来看看本文吧！

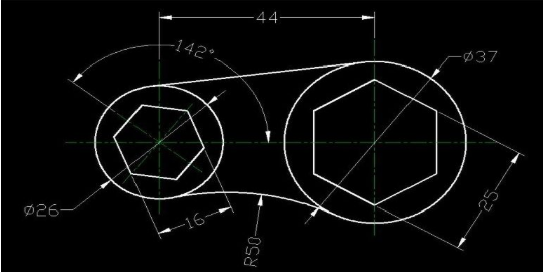

绘图参考图：

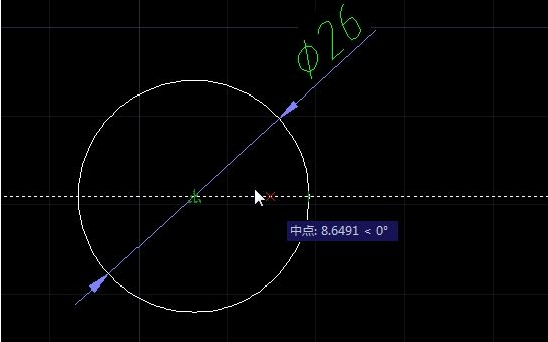

第一步：画一个直径为26的圆，然后再用圆命令，通过追踪功能向右追踪

第二步：用追踪距离为44，然后回车输入半径37/2回车

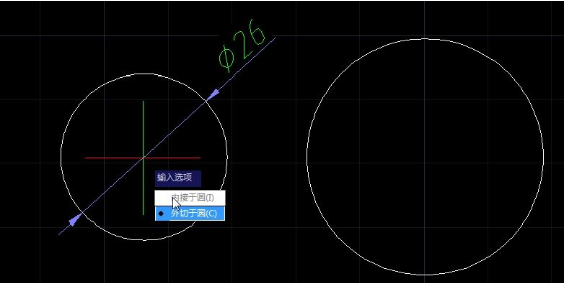

第三步：多边形命令，输入边数点击中心。出现选项中选择外切（ps：这是新版CAD，旧版CAD是没有选项版，得用命令控制），然后输入多边形的外切值为8，回车

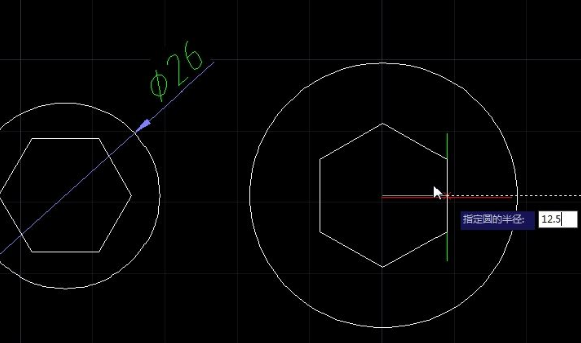

第四步：用同样的方法画另一个多边形，外切值 12.5，选中多边形进行旋转，旋转角为90度

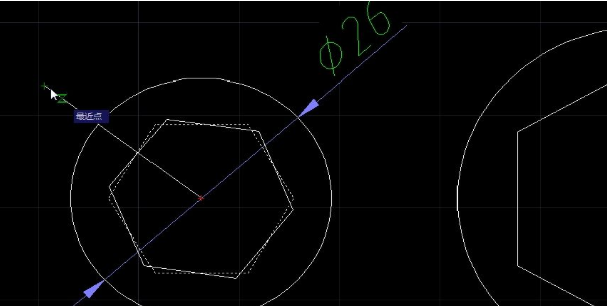

第五步：画一条角度为172度的直线，方法是按住shift再按<,然后输入142回车，旋转多边形，旋转时记得输入参照（R）

第六步：拾取旋转中心，然后拾取如图所示中点，然后这个多边形就会跟着光标动了，这时只需拖动到直线处点击直线上任意一点就可以了

第七步：画上侧的相切线，启动直线然后按住shift+右键，这时会出来一个临时捕捉列表，找到切点，再点击第一个切点，再shift+右，再点另一个切点处，这样切线就画好了

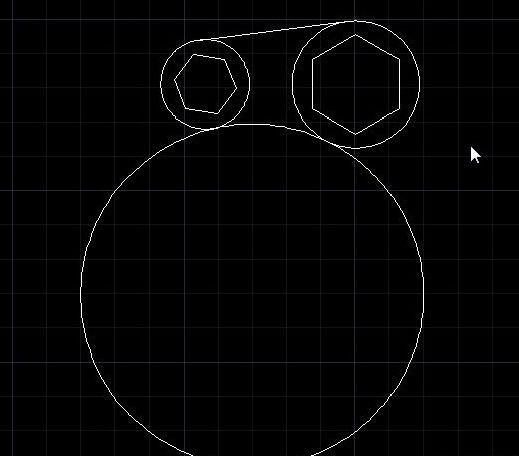

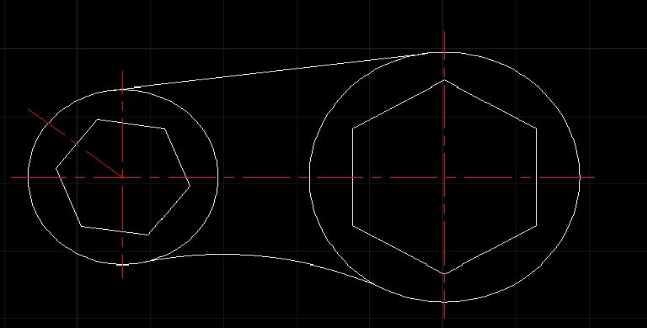

第八步：用“相切-相切-半径”画圆，点第一点相切，再第二点相切，再输半径R50，修剪掉多余的圆弧，画好中心线，这样就完成啦！
