圆柱体是指以圆或椭圆为地面形状、沿其法线方向并按照一定锥度向上或者向下拉伸而形成的实体。使用圆锥体命令可以创建圆锥和平面圆锥两种类型的实体。棱锥体可以看做是以一个多边形面为底面，其余各面是由有一个公共顶点的具有三角形特征的面所构成的实体。圆环体可以看做是在三维空间内，圆轮廓线绕与其共勉之嫌旋转所形成的实体特征，该直线也就是圆环的的中心线；直线和圆心的距离即是圆环的半径；圆轮廓线的直径即是圆管的直径。
【创建常规圆锥体】

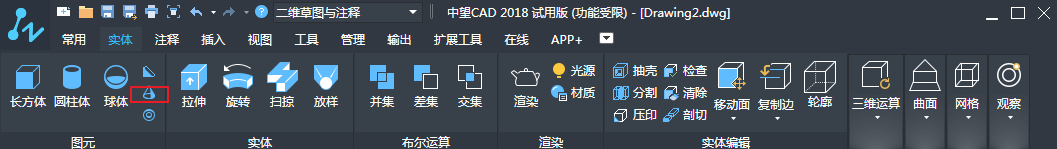

在命令行输入CONE或在菜单栏中选择圆锥图标。
通过两者其中一种方法执行该命令后，在绘图区指定一点为底面圆心，并分别指定底面半径值或直径值，最后指定圆锥高度值，即可获得圆锥体效果。
【创建平截面圆锥体】

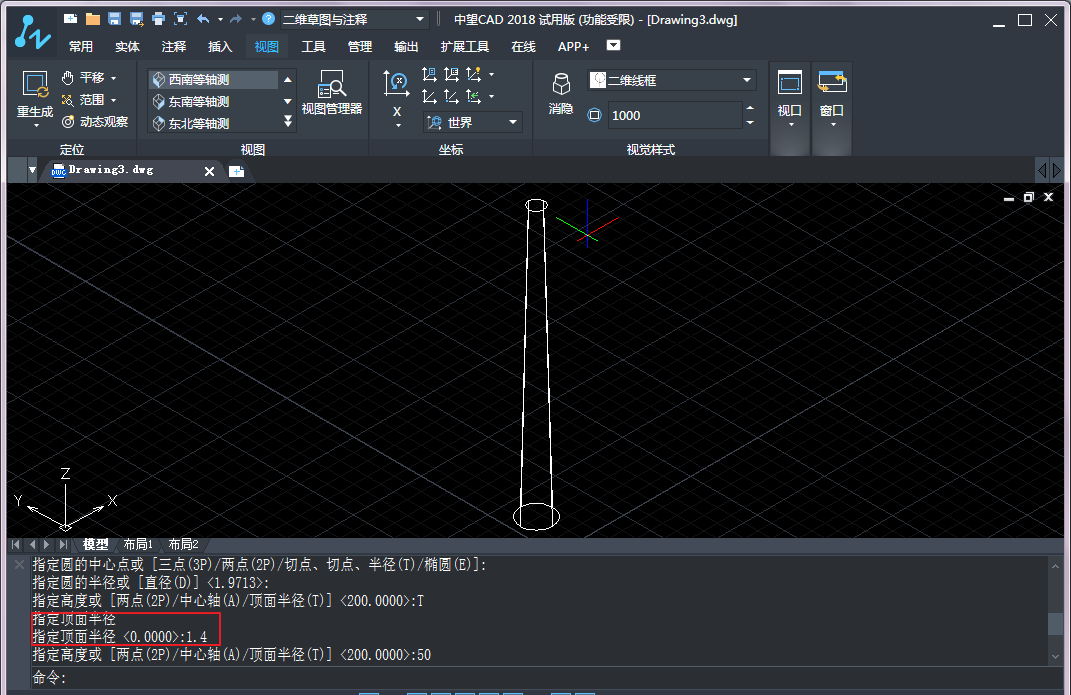

平截面圆锥体也就是圆台体，可以看作是用平行于圆锥底面的平面为截面，截取该圆锥而得到的实体。当启用圆锥体命令后，指定底面圆心和半径，在命令行的提示信息下选择顶面半径选项，这里要注意顶面半径的大小，一般圆台的顶面半径比底面半径要小。输入顶面半径，最后指定圆台的高度即可。
【棱锥的绘制】
在命令行输入PYRAMID，执行棱锥体命令后，设置不同的参数可以创建多种类型的棱锥体和平截面棱锥体也就是棱台。其绘制方法与绘制圆锥体的方法类似。
【圆环的绘制】
在命令行输入TORUS或者在菜单栏的实体选项中点击圆环图标，即可调用圆环命令。
执行该命令后，首先确定圆环的位置和半径，然后确定圆管的半径即可完成创建。
