CAD中三维空间点和空间直线的绘制

三维空间中的点和线是构成线框模型的最小几何单元，创建方法和二维对象的点和直线类似，但相比之下，多出了一个定位坐标。在三维空间中，三维点和直线不仅可以用来绘制特征截面继而创建模型，还可以构造辅助直线或者辅助平面来辅助实体的创建。一般情况下，三味线段包括直线、射线、构造线、多段线、螺旋线以及样条曲线等类型，而点则可以根据其确定方式分为特殊点和坐标点两种类型。

【绘制三维空间点】

利用三维空间的点可以绘制直线、圆弧、圆、多段线以及样条曲线等基本图形，也可以标注实体模型的尺寸参数，还可以作为辅助点间接创建实体模型。要确定空间中的点，可通过输入坐标和捕捉特殊点两种方式来完成。

在luck18网址中，可以通过绝对坐标或者相对坐标的方式确定点的位置，可使用绝对或相对的直角坐标、极坐标、柱面坐标和球面坐标等类型。需要注意的是，输入的点的坐标是相对于当前坐标系的坐标，因此在三为绘图的过程中，一般将坐标系显示出来，方便定位。

要绘制三维空间点，在绘图面板中点击点按钮，然后在命令行输入三维坐标就可以确定个三维点。如果省略输入Z轴方向的坐标，系统默认Z坐标为0，也就是该点在XY平面内。

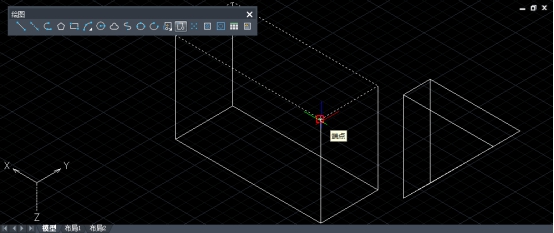

三维实体模型上都有一些特殊点比如说交点、端点以及中点等，可以通过启用【对象捕捉】功能来确定位置。如图，小编就捕捉了交点。

【绘制空间直线】

空间直线的绘制方法与平面直线相似，由两个端点即可确定一条直线，不同的是空间直线的两端点需要三维坐标来确定。单击绘图面板上的直线按钮，即可激活直线命令，大家可以依次输入起点和端点的坐标，也可以捕捉模型上的特殊点来定位直线。

另外，在三维建模的过程中，也会用到射线和构造线定位，射线和构造线与直线有相同的性质，定位两点即可绘制该对象。
