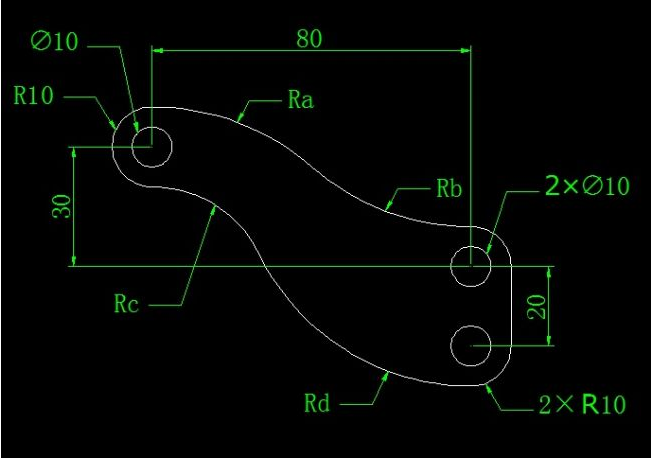

CAD求扣除三个直径10内孔后的面积和Ra的半径
对于xelegaCAD软件求面积和半径的步骤大家了解多少呢？下面让我来说说我了解的步骤吧！
1． 首先，我们需要打开luck18网址软件，插入绘制好的图形

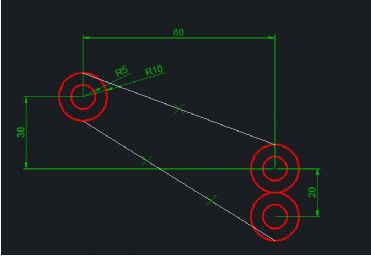

2． 设Ra=60.8333，面积=2966.7615，画好已知尺寸线和交点上R5、R10的圆
3． 从左边R10的上象限点，到右上R10的上象限点，画一条斜线，并分成2等分
4． 3.从左边R10的下象限点，到右下R10的下象限点，画一条斜线，并分成3等分

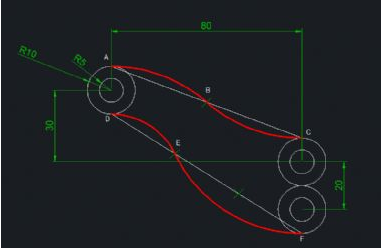

5． 画4条圆張，第一条，启动圆弧命令后:点A--e (端点)一点B-d (方向)0 (角度)
6． 第二条，回车再次启动四弧命令，
7． 再回车(默认认到上一个拾取的点，即日点)一一点C，用相同的方法画剩下的两条圆弧
8． 最后剪切图形，求得面积和弧的半径
