CAD中“编辑多线段”的命令可以将线条和圆弧转换成二维多线段，或者合并二维多线段，也可以将多线段转换为近似B样条曲线的曲线。

大家打开xelegaCAD软件，其编辑多线段的执行方式有：

（1） 直接在命令窗口输入PEDIT

（2） 在绘图区域左边快捷菜单栏点击【多线段】按钮

（3） 选择菜单栏【绘图】-【多线段】命令

执行编辑多线段命令后，在命令窗口的显示和操作如下：

 关于编辑多线段的选项说明;

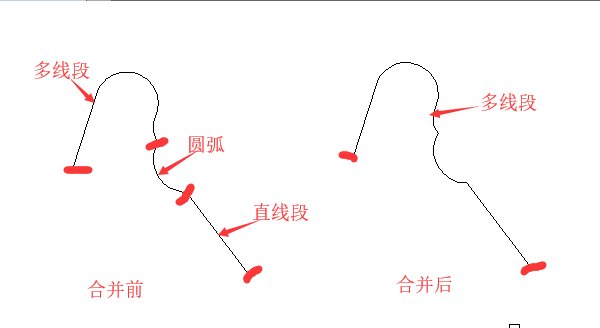

1、 合并：可以将端点首尾相连的各条线段合并成一条多线段

 2、 宽度：可以修改整条多线段的宽度

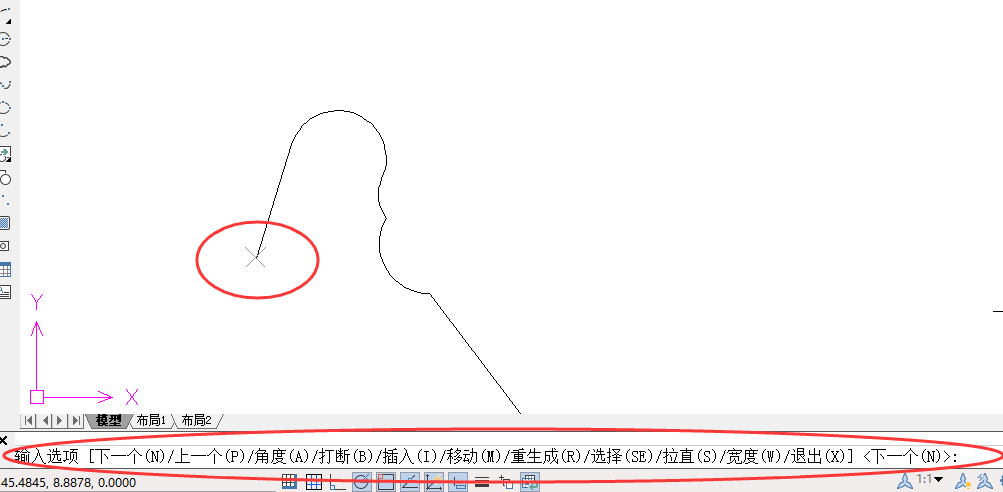

 3、 编辑顶点：选择该命令后，在在多线段的起点出会出现一个斜的十字叉，它是当前顶点的标记，此时命令窗口出现如下提示：

 4、 拟合：可以将指定的多线段生成由光滑圆弧连接而成的圆弧拟合曲线，并且这条曲线经过多线段的各个顶点

 5、 样条曲线：将给定的多线段以各顶点为控制点生成B样条曲线

 6、 非曲线化：将多线段中的圆弧用直线代替

【区分】CAD中直线、构造线和多线段

1、 直线是有起点和端点的线。由直线构成的图形不是一个整体，它的每一段都是不相连的，在选择的时候需要一根一根进行选取

2、 构造线没有起点也没有端点但是可以无限延长，在绘图过程中以辅助线的形式存在

3、 多线段是由多条线段组成的一个整体，多线段可以是闭合的，可以是非闭合的，线宽也可不一致，如果需要选取多线段中的谋一段，需要将其分解后才能实现
