之前小编简单介绍了在表格中插入内容的方法，大家学会了吗？现在小编用一个实例来加深大家的印象，也希望大家能从中学到新的技能。下面的内容结合了表格和零件图，希望可以帮到需要的朋友。

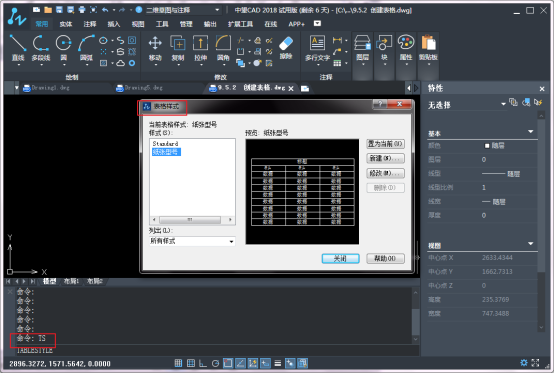

首先，在命令行输入TS命令，按回车键后系统会自动弹出【表格样式】对话框。

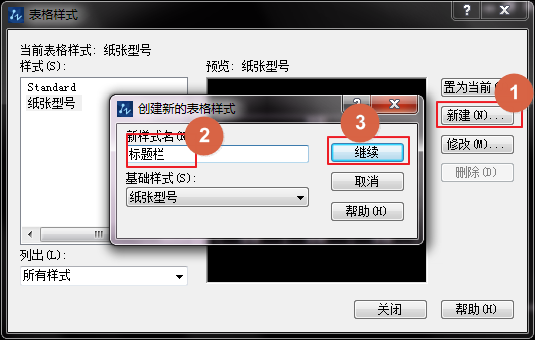

单击【新建】按钮，弹出【创建新的表格样式】对话框，把新样式名改成“标题栏”，如图所示，然后点击【继续】。

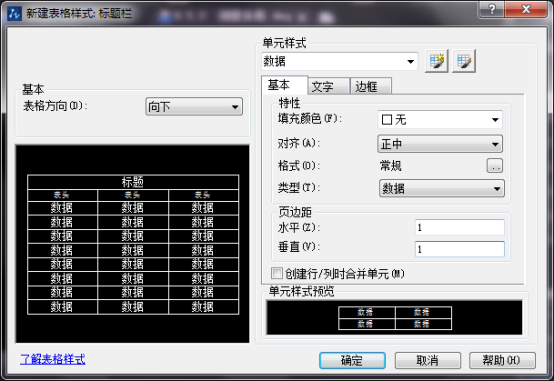

在弹出的【新建表格样式：标题栏】对话框里，在单元格式选项区域的下拉列表中选择【数据】，将对其方式设置成正中模式，页边距都设为1，文字样式设置为“文字”。

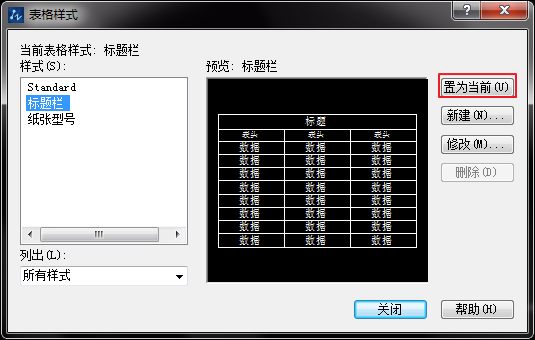

单击确定按钮，返回到表格样式对话框，在【样式】列表框中选中创建的新样式，单击【置为当前】按钮。

设置完成后，单击关闭，关闭表格样式对话框。

返回绘图区，绘制一个长180，宽60的矩形，确定好表格将要绘制的范围。

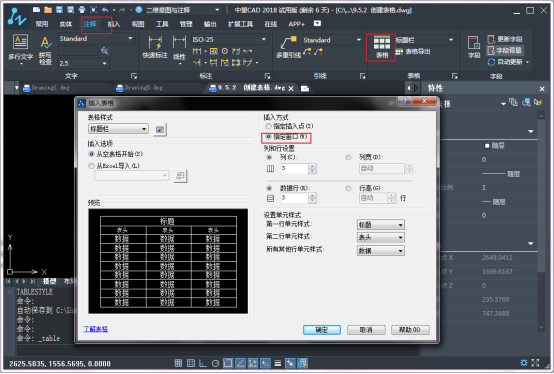

单击注释面板中的【表格】，系统弹出【插入表格】对话框，在【插入方式】选择【指定窗口】，在【列和行设置】分别设置列数和行数，在【设置单元样式】选项区中设置【所有其他行单元样式】为【数据】。

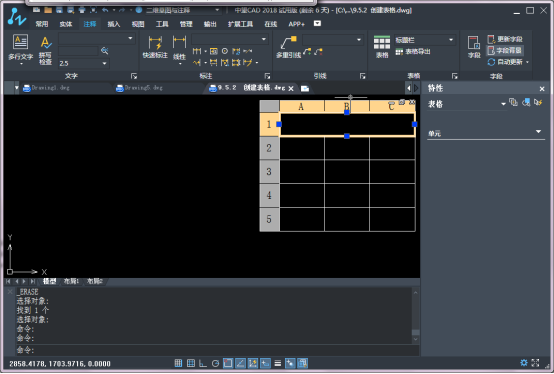

单击确定，通过捕捉之前绘制的矩形角点绘制出表格，然后调整夹点完成表格的插入。

根据标题栏格式，选中要合并的单元格，单击鼠标右键，在弹出的菜单栏中选择合并选项，根据标题栏格式合并单元格。然后选中表格，拖动夹点调整表格的列宽和行高。

最后双击单元格，打开【文字格式】工具栏和【文字输入】框，根据标题栏格式输入相应的文字即可。
