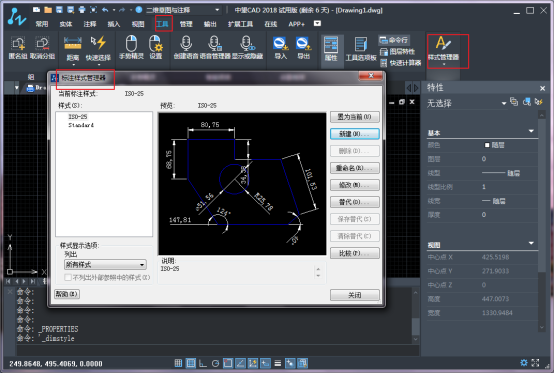

打开xelegaCAD2018，在工具选项里找到样式管理器，选择标注样式，弹出标注样式管理器对话框。

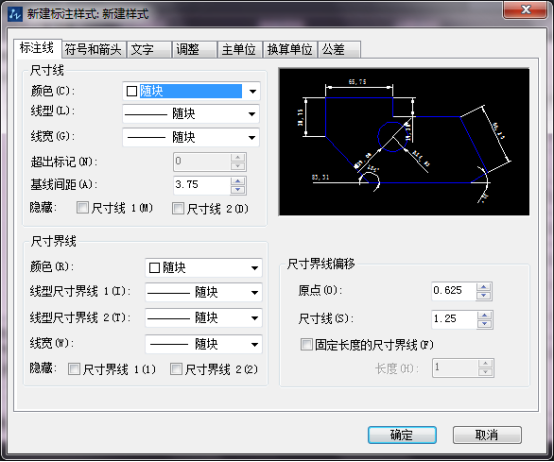

新建一个样式，单击自动弹出对话框中的【标注线】选项卡，其下面的面板可以设置尺寸线、延伸线的格式和特性。
【尺寸线】选项组用于设置尺寸的颜色、线宽、超出标记及基线间距等属性。各选项的具体说明如下：
【颜色、线型、线宽】下拉列表框：分别用来设置尺寸线的颜色、线型和线宽。一般保持默认值，随块即可。
【超出标记】文本框：用于设置尺寸线超出量。当尺寸箭头符号为45度的粗短斜线、建筑标记、完整标记或无标记时，可以设置尺寸线超过延伸线外的距离。
【基线间距】文本框：用于设置基线标注中尺寸线之间的间距。
【隐藏】复选框：用于控制尺寸线的可见性。
【尺寸界限】选项组用于确定延伸线的形式。
