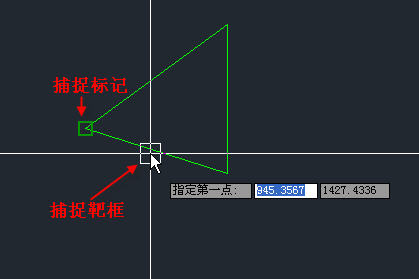

当你的CAD设置了某一些捕捉的选项并且打开了对象捕捉后，在绘图或是在编辑的时候，提示定位点或者距离参数的时候，光标再靠近图形对象的边界或者是顶点的时候，在满足条件的特征点出就是会出现捕捉的标记，在这时，但单击就可以将坐标定位到捕捉标出的位置。
十字光标距离图形多远就能进行捕捉，或者捕捉的灵敏度是由什么控制的呢？这个灵敏度是由捕捉靶框的大小决定的，也就是只要图形上任意一条边或一个点在捕捉靶框内，就可以被捕捉到。

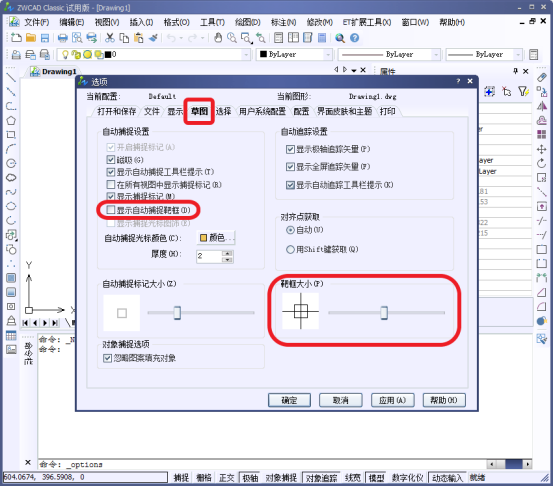

捕捉靶框的大小和是否显示都可以在“选项”对话框中设置，如下图所示。
在对话框中利用滑块来调整可以很直观地看到靶框大小，捕捉靶框的大小同样也可以通过系统变量：APERTURE来控制，默认大小是10个像素。这只是一个对于大多数人能接受的设置，但对于你不一定是最佳设置。你如果想找一个最适合你的配置，可以先打开捕捉靶框的显示（系统变量APBOX，设置为1为显示），尝试用不同大小的捕捉靶框在你的图纸中进行捕捉操作，根据自己的感觉来决定是否需要调整捕捉靶框大小。
