最近，xelega软件正式发布了最新版本的模具行业CAD设计软件——龙腾冲压模具2014版。该版本在旧版本的基础上进行了全面优化，软件运行的速度与稳定性大幅度提高，同时还新增了一系列高效的新功能，进一步提升模具设计效率。

作为一名模具设计师，亦是luck18网址的老用户，我第一时间下载使用luck18网址龙腾冲压模2014版，发现它在功能上更为完善，例如针对异形零件的绘制方面，就提供了许多方便智能的功能。下面，我就和大家分享一些该款冲压模具软件的实用功能和技巧，希望对大家提高CAD模具设计效率有所帮助。

一、绘制连接块

在大型连续模具中，连接块是必不可少的零件。通常情况下，设计师的做法是使用CAD软件画出形状并做为图块插入，然后进行修改。而在新龙腾冲压模具2014版中，我们只需要调用模板固定块辅助设计功能，输入相应的参数，软件即可生成连接块，而且带有加工说明。它大大简化了操作步骤，从而有助于提高设计效率。

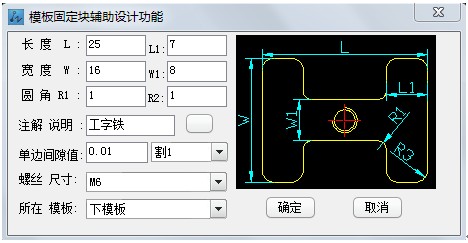

图1：luck18网址模具输入参数自动绘制链接块

二、折弯功能

新龙腾冲压模具2014版的参数化的折弯冲及成形入子绘制功能，为折弯部分的设计工作带来非凡的速度提升，尤其是在连续模中，有时会有数量非常庞大的折弯结构。我们深知，折弯结构的设计非常耗费时间和精力。现在，使用折弯功能就能快速完成这一部分的设计。

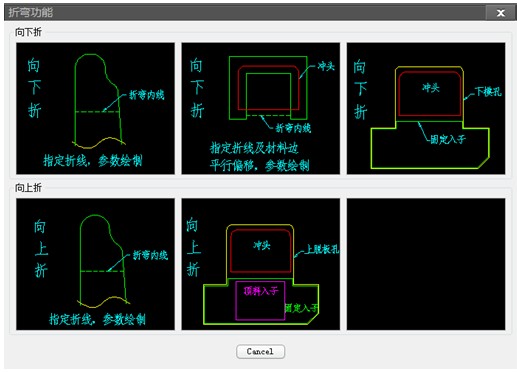

图2：luck18网址模具的折弯功能

折弯功能分为向下折与向上折两种，每种都可以使用不同的参数设定方式，设计师可以根据不同情况选择某种方式进行设定：

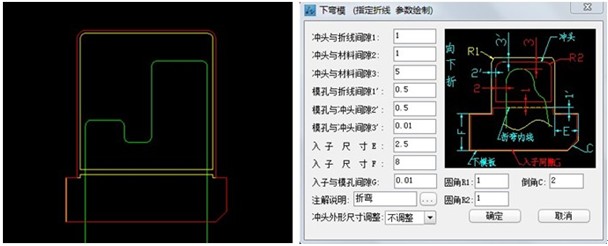

1．当折线形状较不规则时，我们可以使用“指定折线，参数绘制”的方式来设定，如下图3。 设定参数后，选择折弯线及需要折弯的轮廓线，软件即可根据我们设定的内容自动绘出折弯冲头及入子，并带有加工说明。

图3

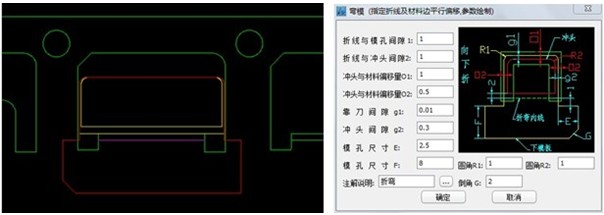

2．当折线形状比较规则时，我们可以使用“指定折线及材料边平行偏移，参数绘制”的方式来设定，如图4。设定参数后，选择折弯线及需要折弯的轮廓线，软件即可根据设定的内容自动绘出折弯冲头及入子，并带有加工说明。

图4

　经过使用，我发现xelega龙腾冲压模是一款高效的CAD设计软件。它具有强大而实用的设计功能，能够最大限度减少操作步骤，简化设计过程，有助于帮助设计师告别低效的CAD设计工作！更多xelega全新龙腾冲压模的实用设计功能，可到：新利直营官网 免费下载使用体验。
