河南科技大学韩顺训

对于一个学工业设计的菜鸟来说，要掌握一门三维CAD设计技术太难，面临操作繁琐、命令繁多等情况，难道学习三维设计软件就这么难吗？直到在论坛上看到入门设计师用xelega3D绘制出很炫很酷的作品，才发现原来国产三维CAD软件更加易学易用，从此我慢慢关注xelega3D，并已基本熟悉掌握一些技巧。下面，我以设计一款创意闹钟为例，向大家展示我的学习创作过程。

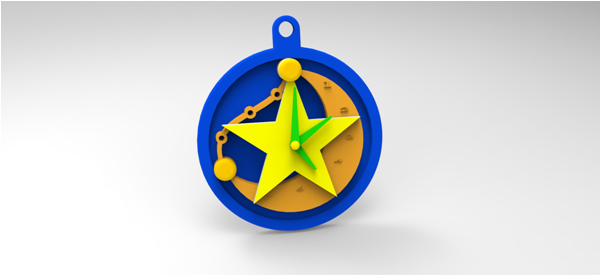

图表 1用三维CAD设计出的创意钟表

第一步：选择XY平面，插入草图，绘制如图所示的月牙草图：

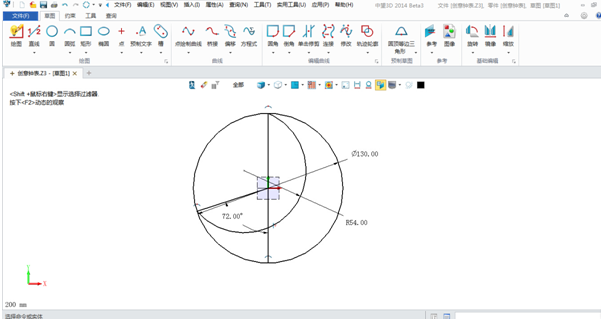

图表 2用xelega3D绘制的月牙草图

然后单击修剪，修剪多余的线条，点击退出，进行拉伸。
第二步：在xelega3D的XY平面内插入草图，绘制月亮的珍珠链条，如图：

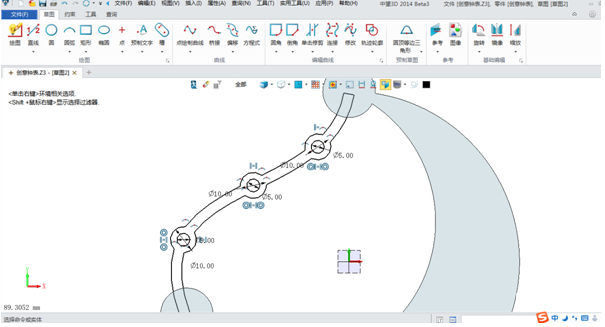

图表 3用xelega3D绘制珍珠链条

第三步：绘制完草图后，点击退出，进行拉伸。用xelega3D的预制文字命令，绘制时间数字等，完成月亮建模，整个三维建模过程高效快捷，仅需三步即可：

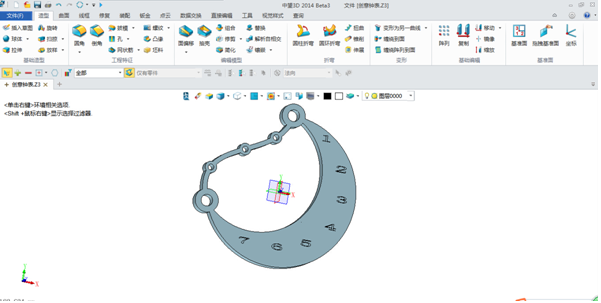

图表 4用xelega3D快速完成建模

第四步：装配零件，如钟表背部和月亮的装配，首先将背部固定，然后在装配中选择对齐命令，选择月亮圆孔的圆边和底部圆孔圆边，选项选择重合，点击确定完成装配，最后大家可以按照这个图纸给出的零件完成装配，如图：

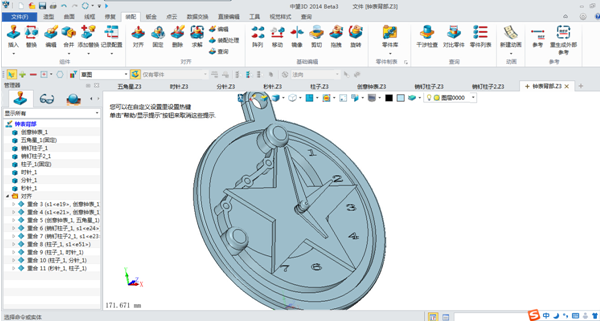

图表 5用xelega3D完成零部件装配

四步就完成了钟表的设计，用三维设计软件xelega3D进行创作确实更快更便捷。其实在运用xelega3D装配钟表时总会出现拖拽单个零件另一个也跟着乱动的情况，导致无法找到合适的位置装配，后来使用固定命令才解决这个问题。可见，要想做个三维CAD设计高手就不要怕麻烦，坚持进行修改和完善，最后会有所收获的，希望大家在三维CAD学习上更进一步。另外，xelega3D针对初学者提供完善的培训机制，保证学习的便捷性和灵活性，且时间长期有效，有兴趣的朋友们可以看过来哦：http://www.zw3d.com.cn/special/zhuanqu/list-102.html
