河南科技大学杨志飞

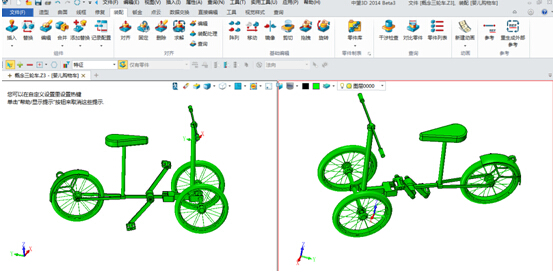

自行车是我们日常生活中的普通交通工具，作为一名用三维设计软件进行三维建模设计的在校学生，能发挥创意思考是一件有趣的事情，所以我在想能不能设计一款概念三轮车呢，在大街上骑着这样的三轮车会不会很拉风呢？如下图所示为我运用三维CAD软件xelega3D设计的概念三轮车：

用xelega3D轻松绘制概念三轮车

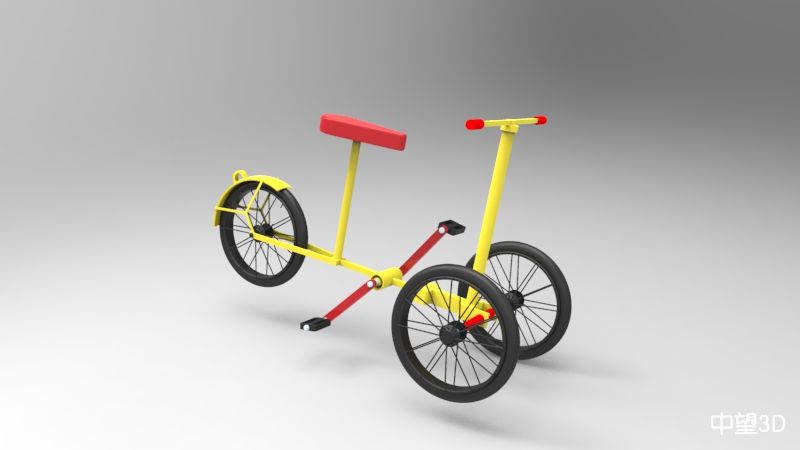

该概念三轮车采用全绿色设计，看起来更加符合国家绿色节能环保的理念，另外它采用小轮设计，很适合在城市路面行驶，最重要的是它采用反三轮布局，前边为两个从动轮，后边为驱动轮，看起来是否“高大上”呢，这就是我的创意——概念三轮车。很早以前就从报道中知道三维CAD软件xelega3D建模功能强大，操作界面简单，因此用三维设计软件xelega3D进行我的创作过程，下面我就作为一个三维软件设计老手，选择概念三轮车后轮零件的车轮作为演示例子，为大家讲解如何用三维CAD软件xelega3D快速建模设计：

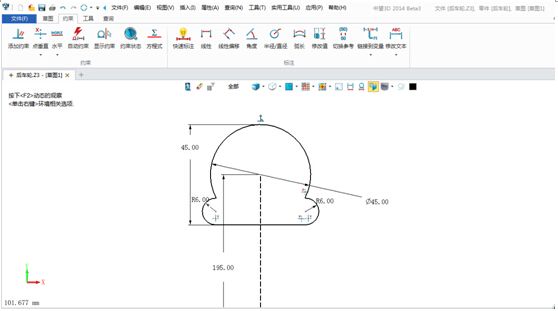

第一步，轮胎的绘制。选择XY平面插入草图，绘制轮胎的截面草图，如下图所示（图中已给出尺寸）：

用xelega3D绘制轮胎的截面草图

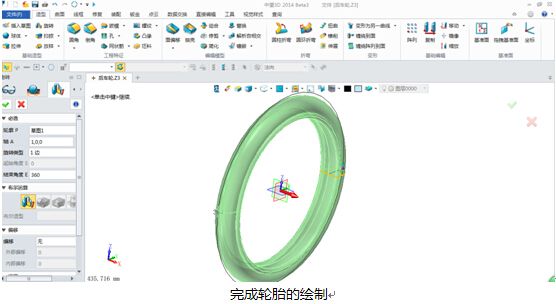

在这里要注意圆弧的绘制中位置的确定。完成草图绘制后退出，选择旋转命令，完成轮胎的绘制，如下图所示：

完成轮胎的绘制

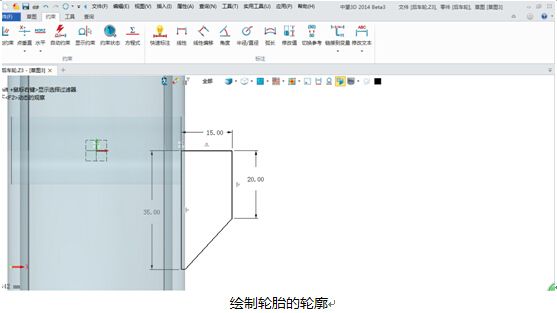

第二步，轮胎盘的绘制。选择XY平面插入草图，绘制如下图所示的轮廓：

然后点击退出，选择旋转命令完成轮胎盘的绘制。

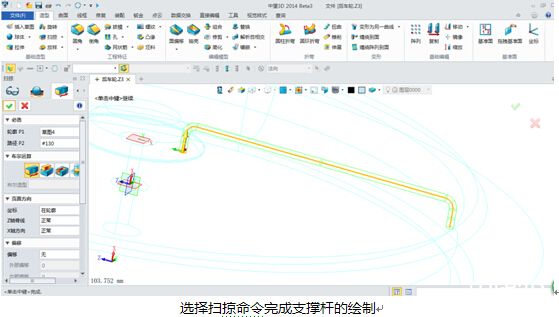

第三步，轮胎支撑杆的绘制。分别绘制支撑杆的轮廓和路径草图，然后选择扫掠命令完成支撑杆的绘制，如下图所示：

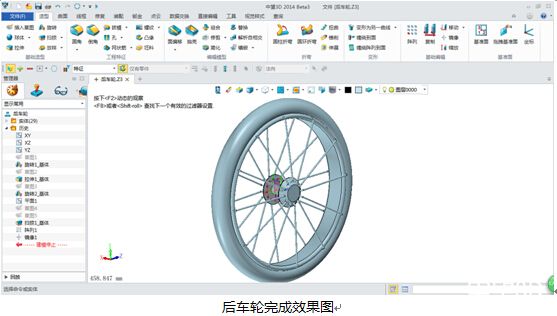

接下来再进行轮胎支撑杆的阵列等其他特征的绘制，最终完成后车轮的建模，具体可以参照图纸中的数据，如下图：

完成后车轮的建模后，大家可以照葫芦画瓢，一次完成概念三轮车的剩余11个零件的建模，最终完成装配。在整个概念三轮车的建模过程中，由于自己的小粗心，总是选取不了某些特征比如当时阵列支撑杆，后来才发现是属性过滤器中竟然选择的是除特征外，导致自己始终无法选择该特征，所以说熟悉掌握一门软件，对你自己的帮助将起到事半功倍的作用，大大提高你的设计效率。用xelega3D来建模设计，真心认为用起来非常得心应手，我很惊喜国产的三维CAD居然不会逊色proe、UG、solidworks等国外的三维设计软件，另外，xelega3D针对初学者提供完善的培训机制，保证学习的便捷性和灵活性，且时间长期有效，有兴趣的同学们可以看过来哦http://www.zw3d.com.cn/special/zhuanqu/list-102.html
