CAD怎么画汽车平面图
想要利用CAD画一个简单的汽车平面图，应该怎么做呢，下面跟着小编一起来画简易的小轿车平面图吧。
1、首先将CAD这款软件打开，进入到CAD的操作界面；
2、在该界面找到直线命令，如图所示：

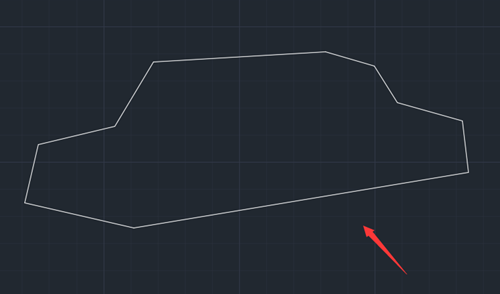

3、选择直线命令，在绘图区里绘制汽车的轮廓，如图所示：

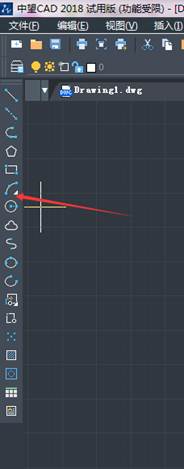

4、再在工具区里找到椭圆形工具，如图所示：

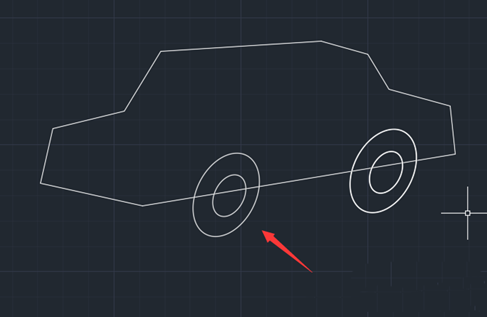

5、选择椭圆形工具在上画出汽车的轮胎，如图所示：
6、再在工具区内找到圆弧选项，如图所示：

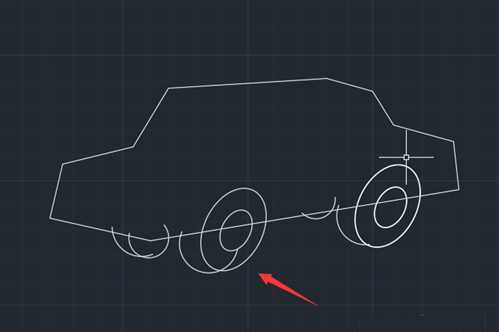

7、选择圆弧选项，在车轮和车身上画出里面的轮胎结构线，如图所示：
8、再在工具区内找到修剪命令；

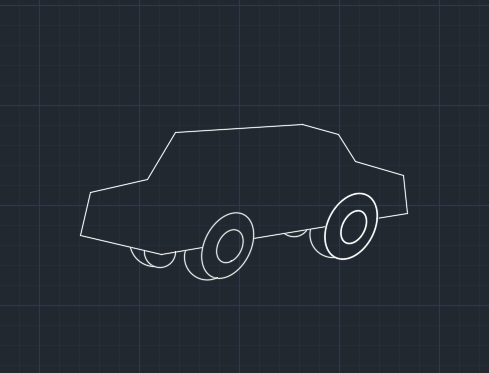

9、选择修剪命令将图中多余的线修剪掉，如图所示：
10、再在工具区内找到直线命令；

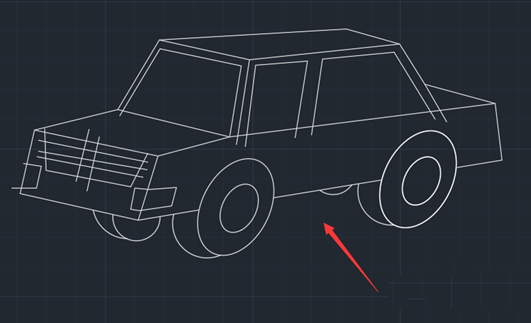

11、选择直线命令，在汽车轮廓内画出汽车的整体结构，如图所示：

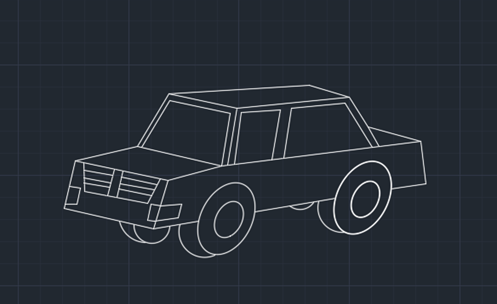

12、在选择修剪命令，将多余的线修剪掉这样我们在CAD中就画出了小汽车，如图所示：
