CAD怎么设计立体的管道图形?
cad中想要设计一款立体的管道，该怎么绘制呢？下面我们就来看看详细的教程。
1、我用的版本是luck18网址2018，所以我就先来介绍下luck18网址2018里如何绘制立体图形，首先打开我们的CAD
2、我先来介绍画出一根立体管道吧，先画出一个平面大圆来

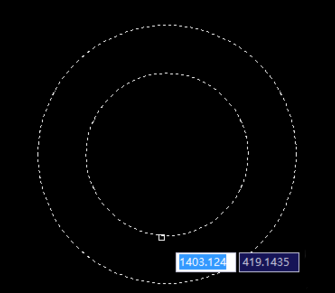

3、再在大圆的里面画出一个小圆，只要比大圆小，就可以了（你画的这个小圆直接关系到，最后你画出的这个立体的管道了厚度）前提是同一个圆心，否测这个管道将不圆，如图所示：
4、然后我们要点击这个图标来，创建面域（这两个圆里面不可以有别的线条，否测面域不会创建成功）
5、这样的话，这个面域就创建成功了，接下来，我们点击差集图标，也就是不用大圆减去这个小圆的面域，这样里面就成了一个空心的
6、其实这样就有了这个管道的大致模样了，最后我们再点击拉伸按钮，把这个管道拉成你想要的长度就可以了
