在CAD创建块之后，可能会发现我们所创建块的线宽并不符合我们的要求，返回到前头修改又十分麻烦，那究竟该如何快速便捷地修改到块的线宽呢？
今天，小编就来给大家介绍一下如何快速地修改块的线宽
1、首先，大家打开xelegaCAD软件，打开相应的图形文件

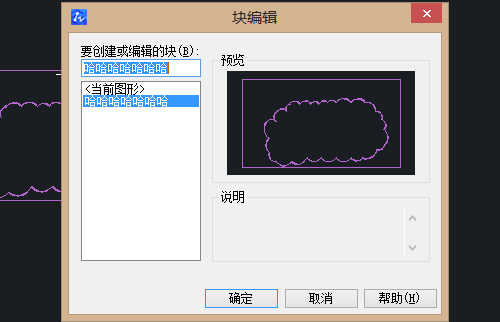

2、使用鼠标双击这个块，系统会自动弹出“块编辑”的对话框，我们点击“确定”按钮
3、进入到块编辑器中，我们选中整个块。在命令行中输入PE指令，按下空格键确认
4、根据命令行出现的指示完成相应的指示，选择块作为对象，再在“输入选项”中输入宽度W，按下回车键确认
5、根据CAD软件命令行出现的指示输入新宽度，按下空格键

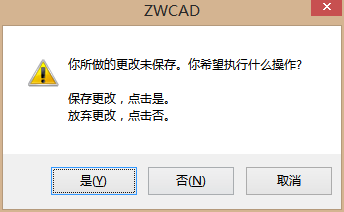

6、设置完成之后，我们关闭块编辑器，在弹出来的窗口中，我们选择保存
7、这样，我们的块就成功修改了线宽了，执行结果如下图所示
