在机械CAD/CAM加工领域里，工装夹具设计是每个CAD工程设计师需要非常熟练运用到实际生产中的工作，它要求一个企业要在最短的时间、以最快的速度生产出合格的产品投放市场。因此，选择什么样的途径、用什么样的CAD设计软件投入工作，对一个企业和每个CAD工程设计师来说都非常重要。

本文所介绍的工装是指的专用工装，这类工装通常都是形状简单、结构复杂，不仅需要前期设计，还需要设计后的装配、仿真、加工，传统的二维CAD设计软件已经跟满足不了设计师的需求，国内知名三维CAD/CAM软件xelega3D则可帮助设计师们轻松解决了以上问题。

快速准确的二维视图转三维实体

我们知道，传统的工装设计都是用二维CAD软件来完成的，不利于对设计效果进行分析和改进。如零部件之间是否存在着相互干涉，运动件和固定件之间是否存在着相互碰撞，整体结构是否合理，是否达到最佳设计效果等，都无从判断，至于如何改进，改进后效果如何，也没有实体参照，很大程度上制约了工程技术人员聪明才智的发挥。

那么如何充分利用以前的二维图纸资源是非常重要的，xelega3D提供了非常方便准确的二维转三维的解决方案。

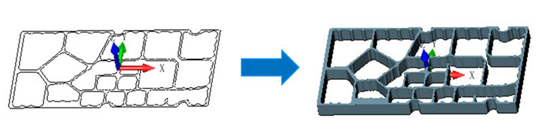

xelega3D实现快速二维视图转三维实体

xelega3D可以做到与不同的客户端无缝对接，高效率运行不同文件格式，避免了任何数据丢失对设计质量和效率造成的巨大影响。并且流畅的对接2D设计图纸，支持2D图纸直接创建3D模型，完美实现二维CAD与三维CAD间的协同合作。目前，xelega3D全新推出的xelega3D 2013 SP新版在数据转换方面更加出色，能够轻松的处理4G超大图纸模型，让设计师们更加游刃有余。

装配仿真检查合理性减少出错几率

当工装夹具设计好后，接下来我们还需要对其进行装配仿真，检查其结构的合理性。

工装夹具的装配仿真过程

xelega3D对大型装配体的数据处理能力非常强大，可以降低内存消耗，提高重生速度，保证了大型装配体操作时快速、流畅。而且xelega3D支持装配体之间的模拟运动仿真，模拟各个装配零件之间的装配关系及实际运动，使设计者能够及时发现实际生产中可能出现的问题,减少用户多次试样，降低研发成本。

强大的CAM加工功能

传统二维设计在加工的时候都是直接出图纸到生产车间，车间机床操作员通过手动计算刀路编制NC程序，这样的效率非常低，并且容易出现程序错误，而且错误不容易被事先检查。

xelega3D提供强大的CAM功能，能够生成2轴至5轴的CNC程序。可以利用xelega3D CAM模块可以利用设计的零件三维模型进行编程，直接把NC代码交给生产车间，并且在软件上可以直接模拟加工刀路检查刀路的正确性和安全性，运用最合适的加工刀具和加工路线。

xelega3D具有强大的CAM加工功能

xelega3D 2013 SP新版目前已推出，从产品开发、CAD设计、装配、检测、较对、及安全质量测试、到模具制造、再到零部件生产整个过程，xelega3D三维CAD/CAM的整套优化方案均能出色完成。其提供可信度很高的数控自动编程系统，能满足对复杂零件加工的前分析和模拟加工，大大提高加工生产效率。有兴趣的网友可登陆免费下载使用：www.zw3d.com.cn
