CAD区域填充失败怎么办

CAD区域填充失败怎么办？利用CAD进行机械设计时，我们经常会用到区域填充。给CAD图纸填充图案时，发现填充失败了，该怎么办呢？CAD区域填充失败，有可能是图形未封闭，下面为大家介绍CAD区域填充失败的解决办法，下面是详细的参考教程。

1、打开CAD软件，在软件中任意画出一个封闭的图形，可以根据自己的喜好画任意一个图形，只要封闭即可，如图所示

2、点击菜单栏中的绘图，再次点击下拉菜单，点击图案填充，如下图所示

3、我们选取要填充的边界，这里有两种选择方法，一个是选择内部点，一个是选择边界，都能满足要求，选择内部点，只需要选择区域的一个点即可，而选择边界，要把整个边界全部选中；如下图所示

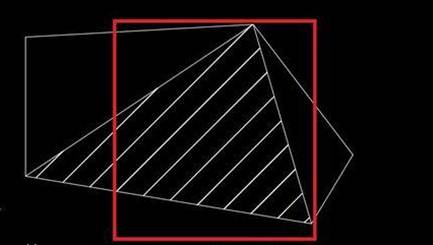

4、右击确认选中的区域，如图所示

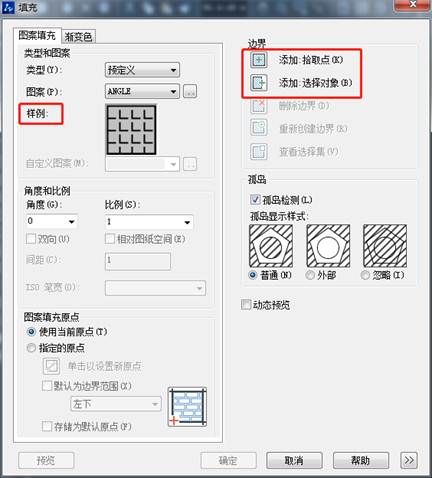

5、先点击样式，弹出样式的对话框，可以根据你的需要选择对应的样式，如图所示

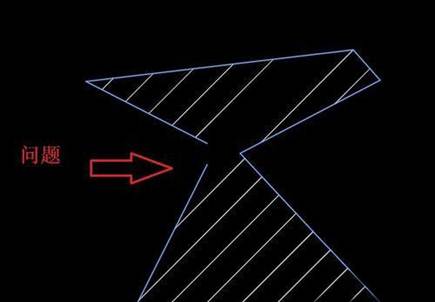

6、在这里发现CAD填充失败了，一般填充不正确都是CAD区域没有封闭的缘故，我们可以将节点，放大，再处理就可以完成填充，如下图

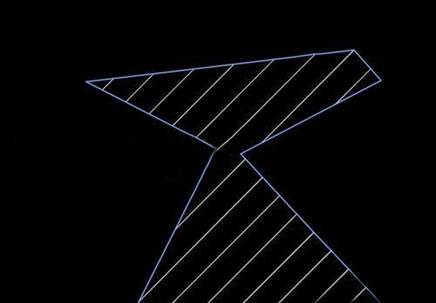

7、下面调整后的效果，如图所示：

以上就是CAD区域填充的教程，CAD区域填充失败，可能是图形未封闭的缘故，我们可以放大节点再处理，调整后的图案就可以完美填充了。
