什么是形位公差符号
用CAD绘制图纸时往往要使用到公差符号，那么什么是形位公差符号呢？下面给大家分享一下行为公差符号的相关知识。
一、由于我们对机器零件加工的时候会有尺寸误差，构成实际生产出的零件和理想状态下的零件之间有差距，在这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，这些统称为形位误差。
二、形位公差符号。

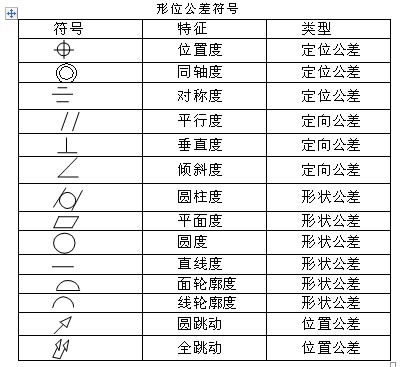

形位公差符号里面包括定位公差，定向公差，形状公差和位置公差，还有就是公差值，在进行形位公差符号标注的时候时候是有形位公差符号和公差值组成的，具体形位公差符号符号，如下图。

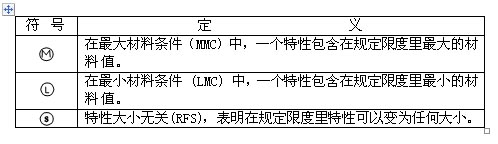

三、形状公差和位置公差
形状公差：构成零件几何特征的点，线，面要素之间的实际形状和理想状态下允许变动量。给出的形状公差要求的要素称为被测要素。
位置公差：零件上的点，线，面要素的实际位置相对于理想位置的允许变动量，用来确定被测要素位置的要素称为基准要素，形位公差的研究对象是零件的几何要素。是零件点，线，面的统称。
四、形位公差符号的操作步骤
形位公差的快捷键是TOL,也可以在菜单栏上面的标注---公差，或者工具栏里面的标注---公差。
设置形位公差其实挺简单的，把相关符号记下来就可以了。
