全球享誉盛名的世界技能大赛的中国集训基地(广州工贸)CAD机械设计项目于9月14日举行公众开放日，主要向市民展示3D设计及打印技术。为照顾到初学者的接受程度，现场指定教学作业的展示案例为孔明锁魔方。吸引了大批院校代表及市民同步听课操作。由于还有大部分三维设计爱好者未能到现场，本站小编第一时间收集到相关的设计步骤，向大家介绍当天如何用开放日指定三维CAD设计软件xelega3D，快速建模设计孔明锁魔方。

首先对于这样的图纸，其实各款软件都是比较容易实现的，但更多的会用草图来实现，对比其他三维设计软件，xelega3D完全不需要进入到草图中，就可以轻松实现孔明锁部件的绘制。具体操作如下：

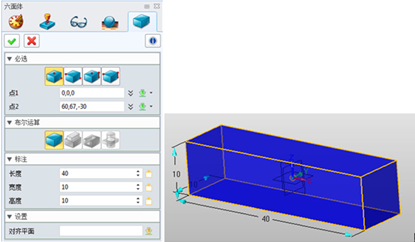

1、只需要输入长宽高就行了，简单快速。如下图：

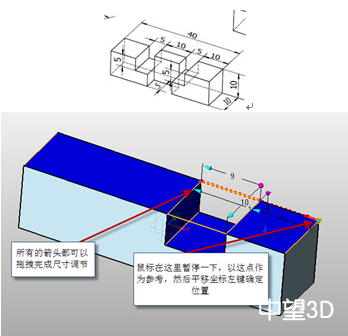

2 、对于其它的一些部件，xelega3D也可以不用进入到草图中。以绘制下面这个部件做为例子，如下图：

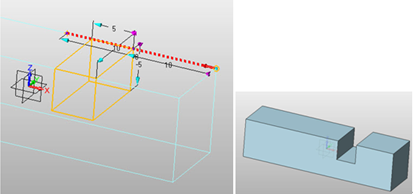

输入各位置的尺寸，如下图：

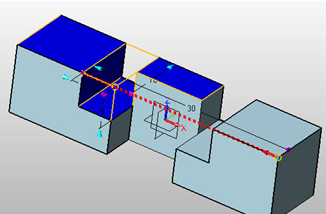

同样的道理，以右下点做参考，然后输入值，就完成了。如下图：

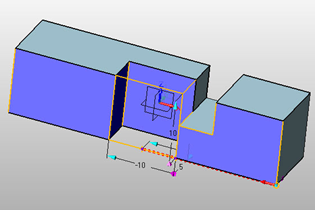

以左上点作为参考，然后输入值，就可以完成整个部件的绘制。如下图：

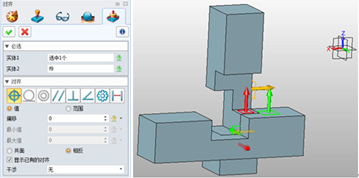

完成绘制之后，为了使装配得更加流畅，我们可以先在软件里面组装一下，通过常用的对齐功能，对齐孔明锁的各个位置，如下图：

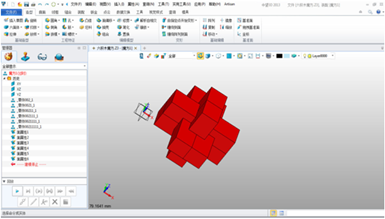

最后装配组装完毕的效果图如下图：

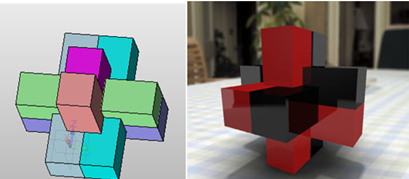

为了视觉效果更加炫，可以用xelega3D进行一些渲染，如下图。如果希望能将该图进行3D打印，用xelega3D自带的3D打印命令接口即可进行3D打印设置，详细步骤可到xelega3D官网社区http://www.zwcad.com/community/forum-13-1.html查询相关文章《三维CADxelega3D快速3D打印世界技能赛孔明锁》。

从以上操作可得知，运用xelega3D简单操作即可快速进行魔方的建模。而且xelega3D的独有混合建模技术，可以支持实体和曲面之间的自由交互，即使在设计过程中随意拉扯也能得到精确尺寸，做到快速修改和编辑，提升产品设计效率，缩短设计周期。目前xelega3D 2013 SP新版已推出，除了具有支持64位版本，轻松打开4G超大图纸模型外，还有更多功能增强，CAM加工编程更精准等亮点功能。想了解让人眼前一亮的SP版新功能，请登陆xelega3D官网免费下载：www.zw3d.com.cn
