以二次开粗做一个例子，我们可以设置一个参数。在使用20R0.8的刀具开粗完成后，我希望能用一把比较小的刀具清理完尽量多的余量，使用普通的D6铣刀。在xelega3D这款CAD/CAM软件中，只需要设置一个参数就可以计算出最短的刀具悬挂高度。（图四）
（图四）

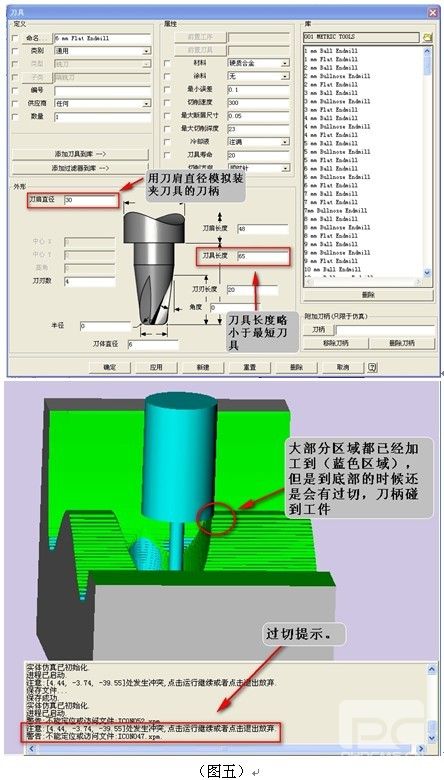

这个悬挂高度，是以刀肩直径为30MM情况下，算到的最短距离，这里使用刀肩直径模拟刀柄大小，这个数值要根据实际刀柄的直径。如果这里刀具的长度小于66.41，那么在加工中，将会引起过切干涉。（图五）

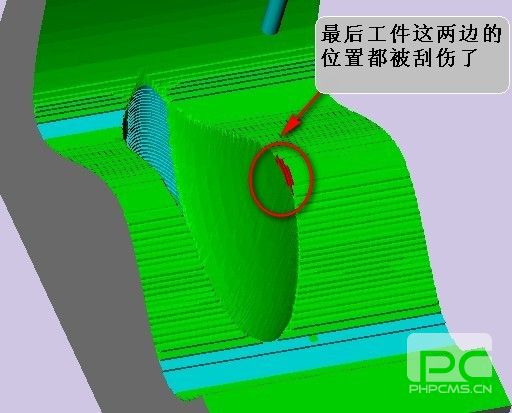

刀具装这么长，那么产品将会被刀柄刮伤。（图六）
（图六）

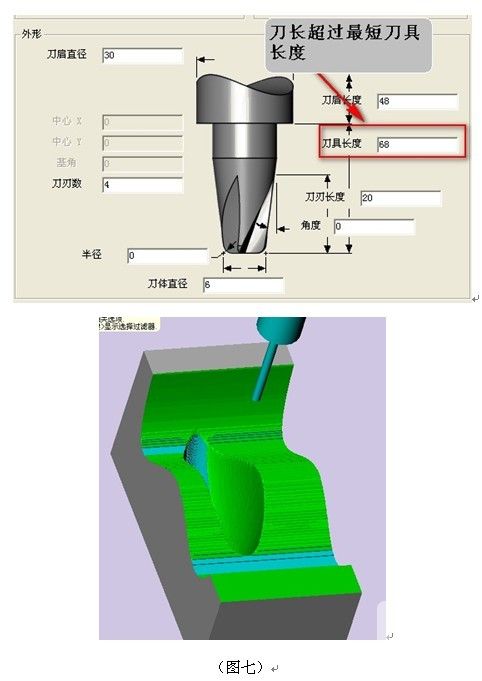

但是如果设置的刀长超过最短刀长，那么加工出来的东西将不会有问题。（图七）
xelega3D这个功能在CAD加工一些狭窄区域，必须用小刀具，但是又不能太长的时候非常有用，也非常重要。
同样，xelega软件中三维铣削中的其它工序也有这样的功能，在精加工的时候也能选择最合适的装夹刀具长度，保证在CAD设计中工件的表面光洁，以及刀具，工件的安全性。

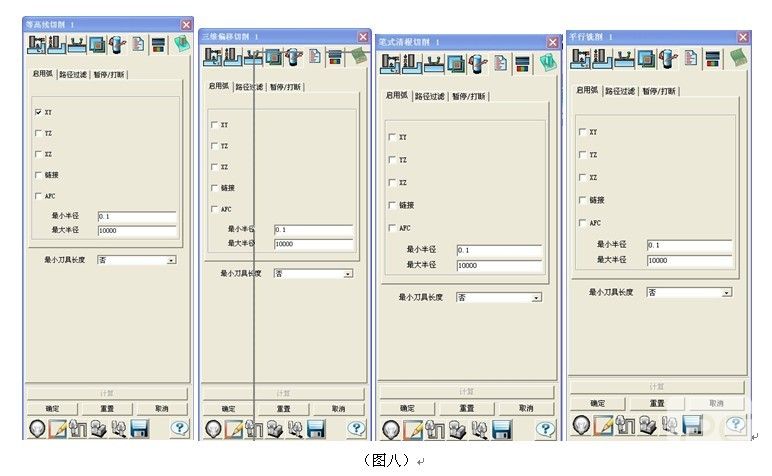

常用的工序有（图八）：
xelega3D一直致力于为广大用户提供高性价比的CAD/CAM一体化解决方案，计算最短刀具长度只是它众多功能中的其中一个，还有很多实用功能等着广大CAD用户去挖掘，去发现。相信有它的相伴，你的CAD之旅将会走得更轻松，更畅快！
