下面我们就结合xelega3D与专业设计软件Tribon M3之间的数据交互来了解一下xelega3D这款三维CAD软件在船舶行业的数据交互方面的实际应用。

       由于Tribon是一款基于对船体结构设计为主的专业软件，集CAD/CAM/MIS于一体，对于船体结构的设计比较方便，且功能十分强大。但是对于一些特殊复杂的结构例如舵结构铸钢件，尾轴壳之类的零件设计，则一筹莫展，无从下手。所以需要借助于专业的三维CAD软件xelega3D进行生产辅助设计，从而实现在较短的时间内设计出精确和理想的产品。接下来我们先通过在xelega3D中输出VRML的格式来实现与Tribon的数据交互。

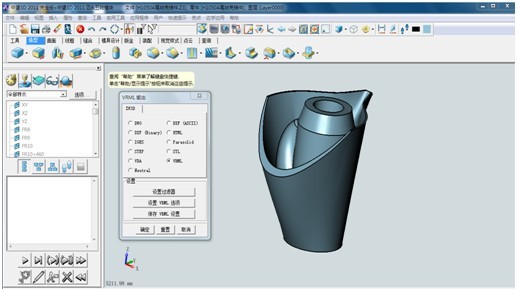

       在xelega3D的“文件”菜单中找到“输出”，直接选择输入格式“VRML”：进行文件输出。

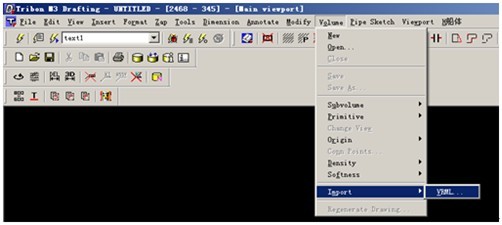

       在Tribon M3中选择DRAFTING模块的VOLUME->IMPORT-VRML功能项：

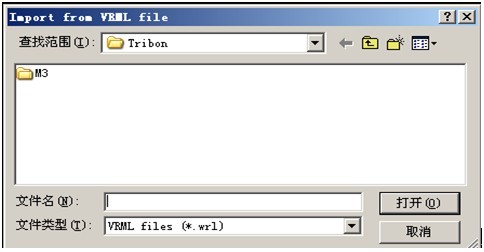

       出现以下菜单后选择从xelega3D中输出的VRML文件，进行文件导入，从而实现数据交互。

       注：由于导入后文件比较大，所以在Tribon M3中不推荐使用此功能。

       接下来，我们再通过第二种方法：在xelega3D中输出SAT的格式来实现与Tribon的数据交互。

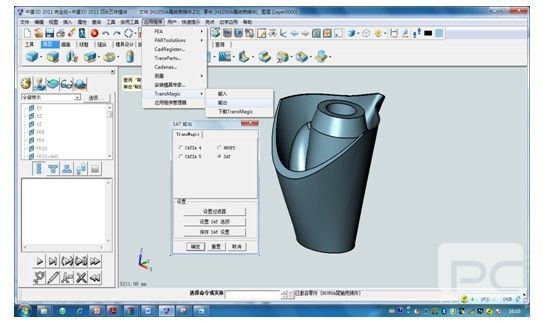

       在xelega3D的“应用程序”菜单中找到“TransMagic”，直接选择输入格式“SAT ”：进行文件输出。

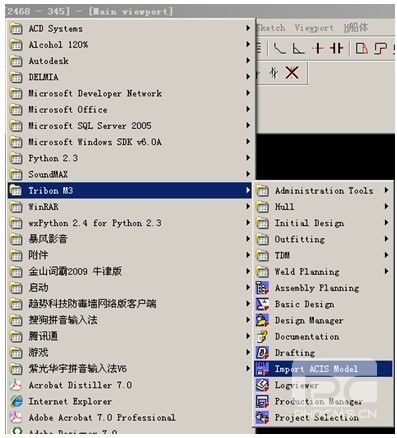

       在桌面的“开始”菜单所有程序中找到在Tribon M3，选择IMPORT ACIS MODEL 功能：

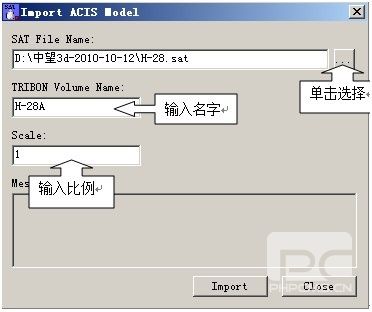

       出现以下菜单时，选择从xelega3D中输出的SAT文件，为该文件命名，最后设定好比例，点击输入。

       在Tribon M3中打开DRAFTING选择VOLUME –>open 出现以下菜单时再选择volume文件(H-28A)。

       就这么几个简单的步骤，就在Tribon M3成功导入xelega3D输出的铸件造型。是不是很便捷呢？xelega3D作为一款高性价比的三维CAD软件，其功能的数据交互能力，必能为广大CAD用户带来更高效更畅快的CAD设计体验！
