创建瓶底造型

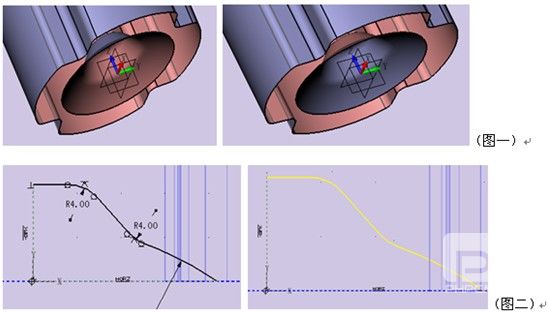

       1. 在底部绘制草图，并连接成一条曲线 （图一）。

       2. 返回零件环境，使用旋转出瓶底的曲面，并翻转曲面的方向（图二）。

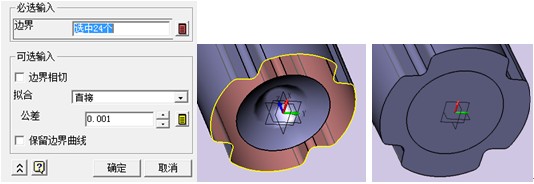

       3. 使用封闭瓶底曲面（图三），

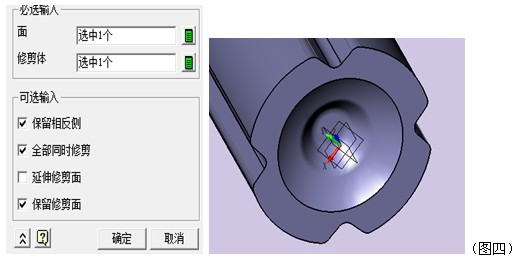

       4. 使用修剪底部的面。（图四）

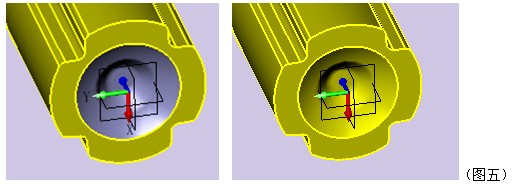

       5. 使用缝合底部的两个面，使瓶身柱面和瓶底曲面合并为一个造型（图五）。

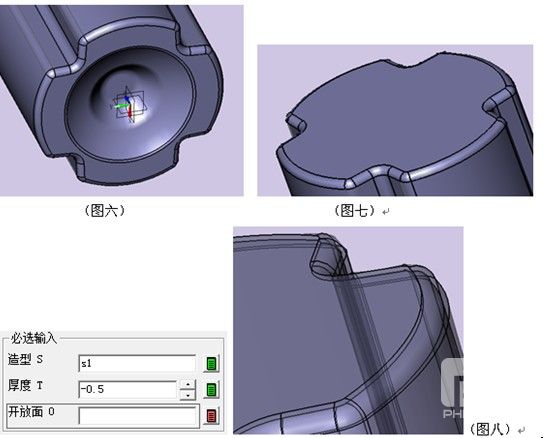

       6.  对底部的边做圆角（图六）。

       7. 同样对顶部使用并做圆角（图七）。

       8. 对瓶体做一次抽壳（图八）。

       创建瓶嘴

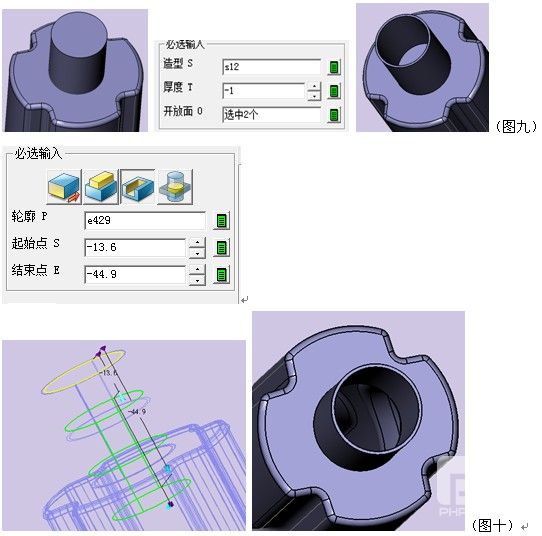

       9. 在顶面创建圆柱体，并抽壳，此例中瓶嘴厚度大于瓶身的抽壳厚度（图九）。

       10.  以瓶嘴的内圆边为轮廓拉伸圆柱体，使用减运算剪切出瓶口里的洞（图十）。

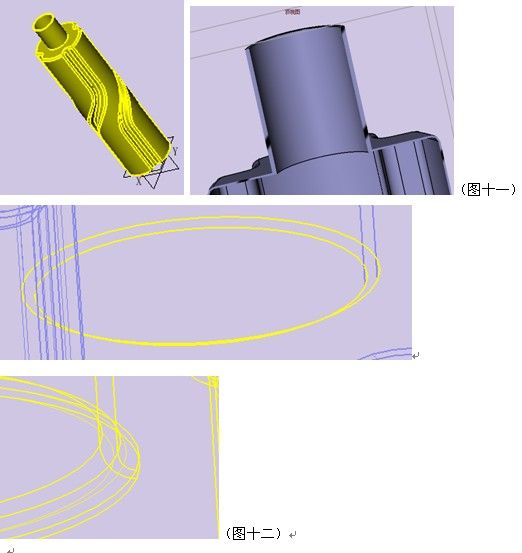

       11. 使用将瓶嘴与瓶身合并为一个造型（图十一）。

       12. 在瓶嘴与瓶身连接处做圆角，由于瓶嘴与瓶身厚度不同，在连接处的两条边有不同的圆角半径，内部边的圆角半径=外部边圆角半径+瓶嘴厚度（图十二）。

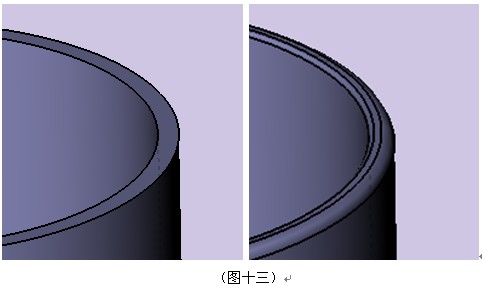

       13. 对瓶嘴顶部的两条边做圆角，此例中使用了不同的圆角半径（图十三）。

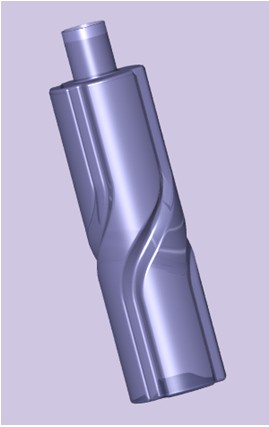

       14. 渲染效果图（图十四）。

（图十四）

该瓶子的免费的图纸及视频可以在这里下载：//www.xelega.com/community/thread-9562-1-1.html。
